TP-04田棚元帅卷帘、通风、水帘一体控制箱使用说明

发布时间:2022-05-16 18:15:14人气:811

(TP-4)

使

一、产品特点:

TP-4智慧农业管理系统主要可针对需要:卷膜(遮阳)、通风,水帘降温等普通冷暖棚、现代化棚、家庭别墅景观棚等相对较单一的棚区场景。该系统主要控制有卷帘(兼遮阳)、通风、水帘环境温度等要求的大棚。

系统包括冬季模式和夏季模式,冬季模式卷帘功能驱动卷帘棉被,夏季模式卷帘功能驱动遮阳网;夏季模式中包括阳光照度控制和环境温度控制卷帘(遮阳)动作模式,通风、水帘均采用环境温度控制。

二、系统构成

1TP-04卷帘(遮阳)、通风、水帘一体化物联网智能控制模块。

2、卷帘(遮阳)电机正反转输出系统。

3、通风电机正反转输出系统。

4、水帘电机输出系统

5、正反转限位模组。

6、隔离电源变压器。

7、防水操作按钮。

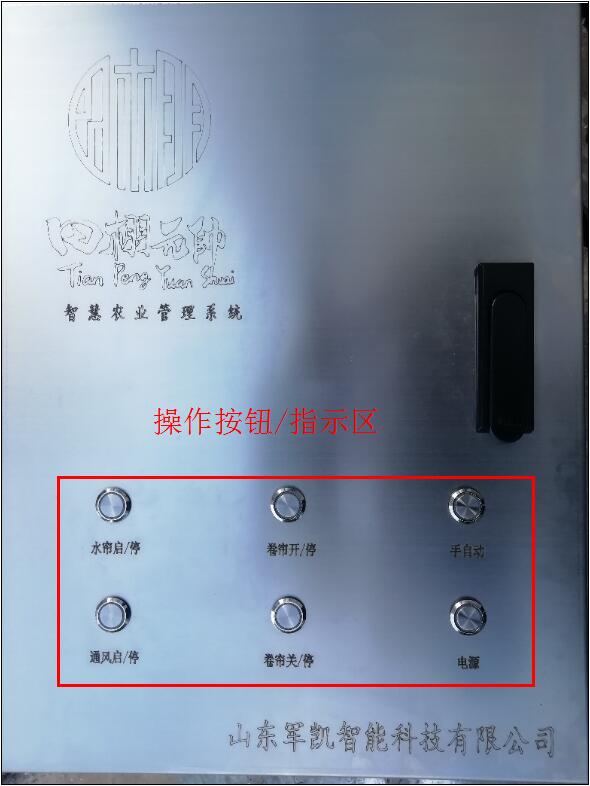

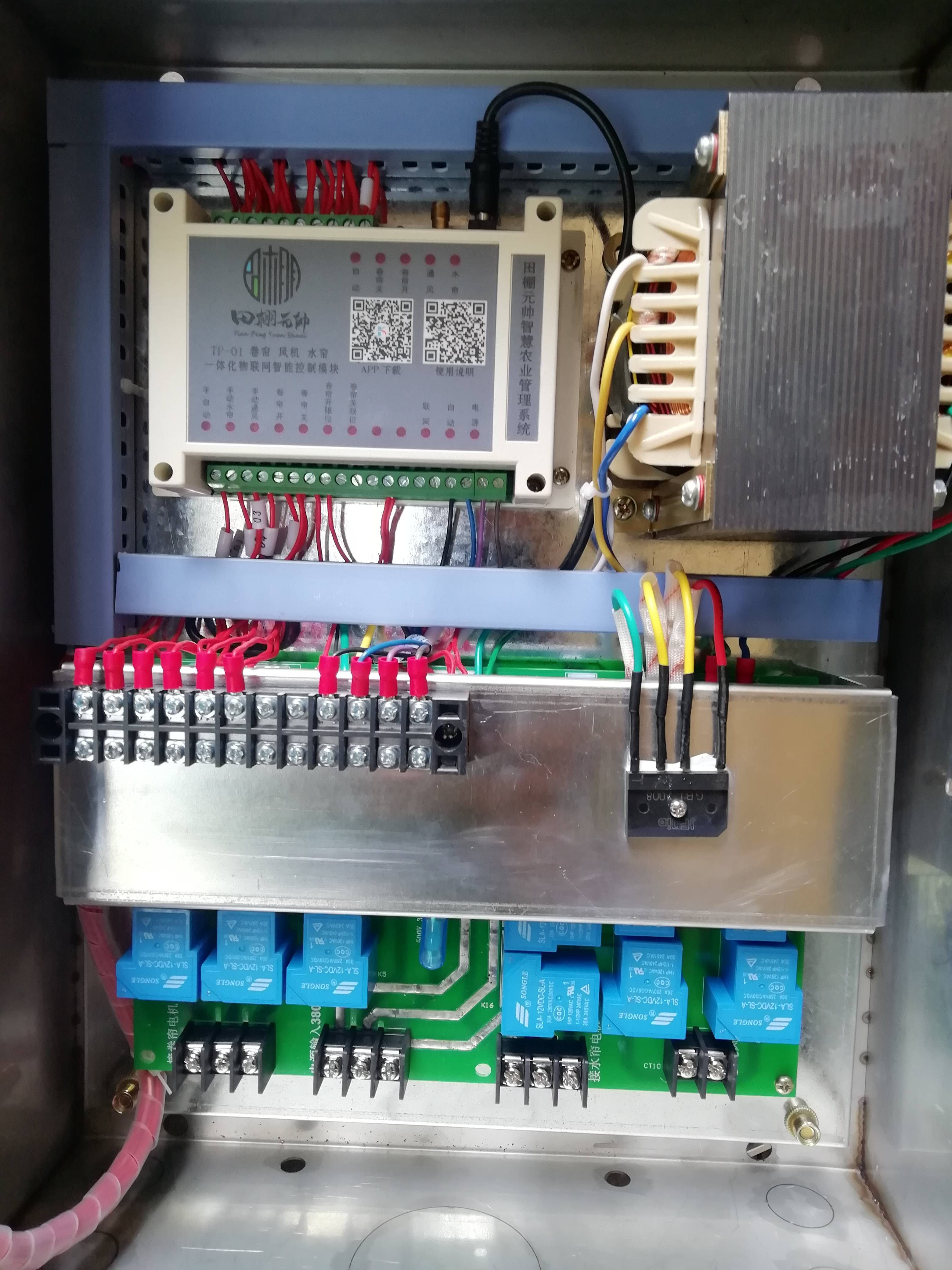

三、外观功能








四、技术参数:

电源输入电压:AC350~410V。

频率:50Hz。

卷帘(遮阳)控制额定负载:AC380v   3KW。

风口卷膜控制额定负载:DC24(默认)/AC220V(据卷膜器确定)200W。

工作环境温度:-15~+70℃。

工作环境湿度:RH20~95﹪。

接入网络环境:WIFI  2.4G



五、安装使用说明

安装:

您收到产品以后,请务必先检查外观有无损坏,然后打开机壳,检查内部线路有无脱落或损伤,如果有以上情况,请联系经销商或厂家更换。

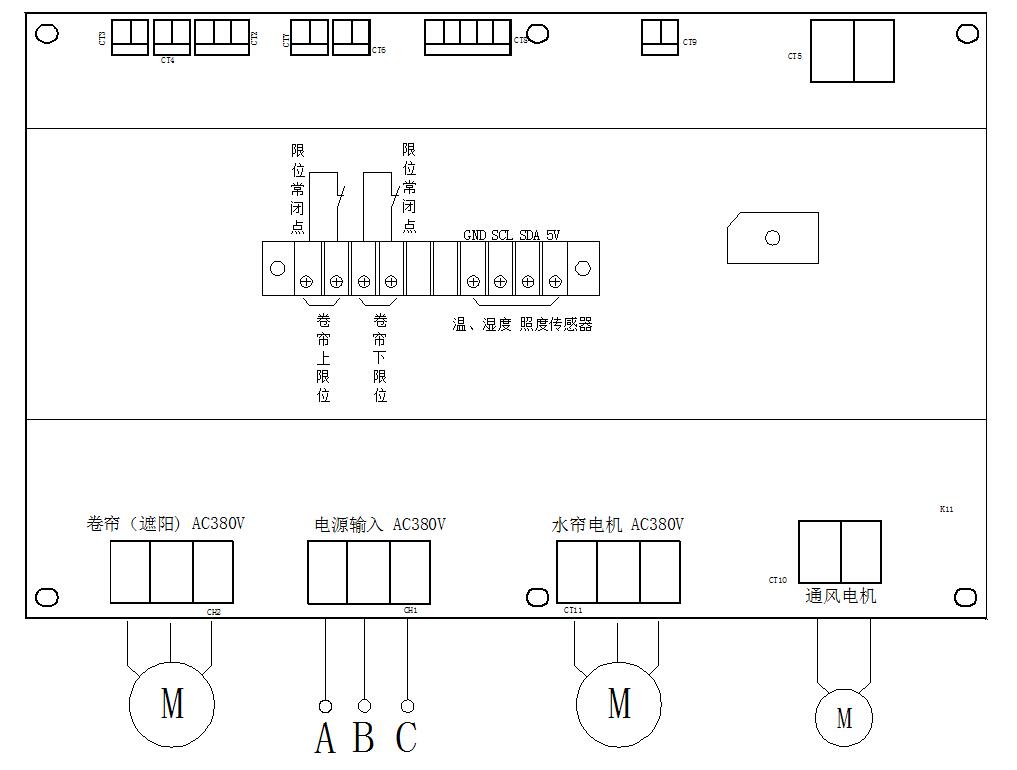

接线:按照线路板上的标示接入380V三相输入电源线、卷帘(遮阳)电机线、卷膜电机线、水帘电机线、卷帘(遮阳)正/反转限位器、光照、温度传感器。(将对应的线接入限位器动断端口,即到达限位位置限位器开关处于断开状态

















试机:(这一步很重要)

注意:初次上电调试一定要在“手动”状态下

检查线路接入无误,即可送电试机,送电后机内智能控制模块指示灯亮起,按面板“手/自动”键,指示灯亮起,再按一次使手自动按键指示灯熄灭进入手动运行状态。



1.检查卷帘(遮阳)电机运行方向:按面板“卷帘(遮阳)开/停”键,卷帘应该朝打开的方向运行,如果相反,请立即按下“卷帘开/停”键关闭电机,将卷帘电机三相电源的任意两相反接即可。



2.检查水帘电机及风机转向:按“水帘”键,水帘电机启动,观察水帘电机转向应按照设备标注方向一致(风机和水帘泵),若转向与标称方向不一致,按“水帘”键停止后断开电源调换接线即可。

3.检查直流卷膜电机运行方向:按面板“通风”键,风口应该朝打开的方向运行,如果相反,请立即按下“通风”键关闭电机,将卷膜电机电源的两条电源线反接即可。

4.风口通风电机量程设置:

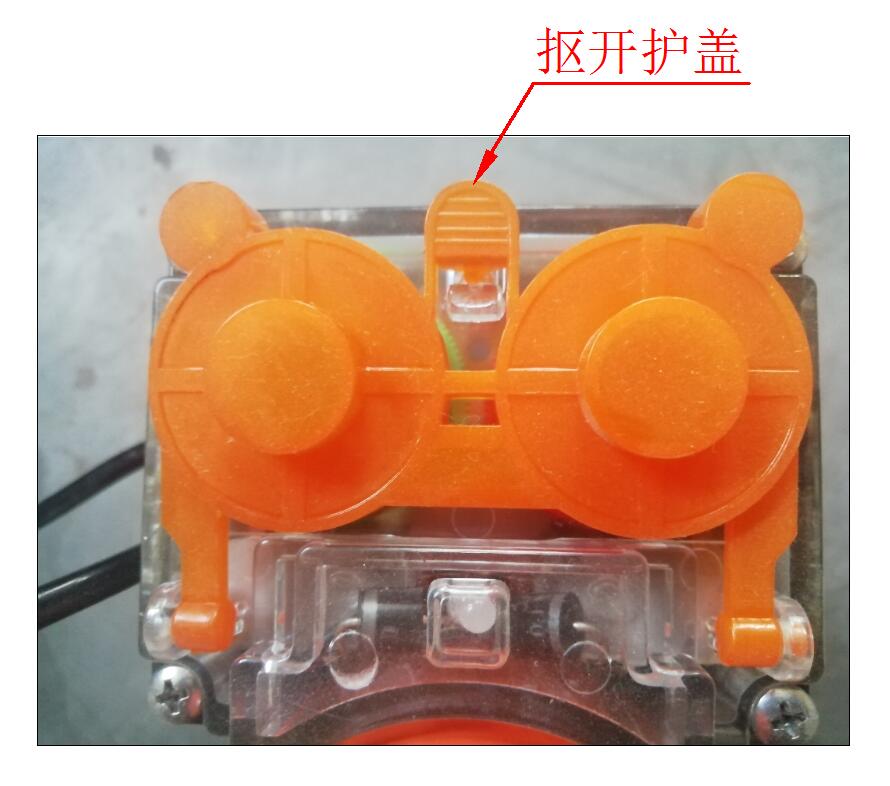

4.1.打开防护盖板(如图)













通风电机行程设置1.    通风电机程设置2.



4.2.手动状态下开启通风,观察通风电机上红/绿指示灯颜色,确定开启状态下要调整的行程调整按钮,若红灯点亮,说明开启时时红色调整按钮生效,则上限调整红色行程调整按钮(若绿灯点亮则调绿色行程调整按钮);到达实际的开行程后停止通风电机。按下对应颜色行程调整按钮并旋转,使凸起位置刚好使限位开关动作,松开行程调整按钮即可调整完成开行程设置;同样的方法设置关行程。

4.3.上/下设置好后,按“通风”按钮验证一下行程,若不合适做一下微小调整。

4.4.关好防护盖板。

        此时,您的硬件设备可以正常使用了,请进入下一步操作。

六、APP下载及安装:

1.使用手机浏览器扫描军凯智能APP二维码进行下载











2.复制http://www.jkdq.top/Upload/Environmental.apk

到浏览器地址栏进行下载

3、APP安装方法:

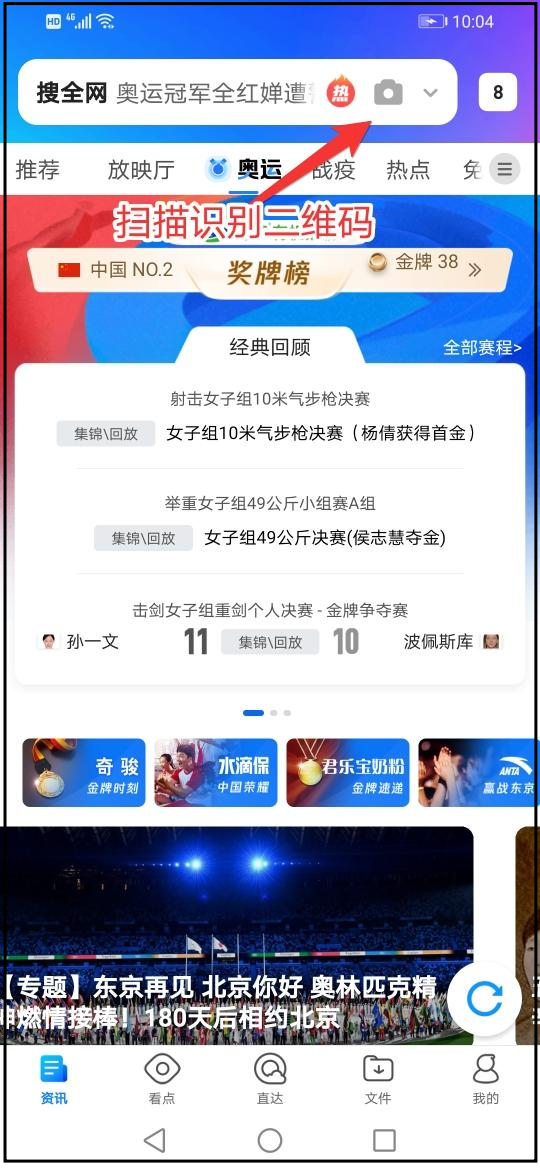

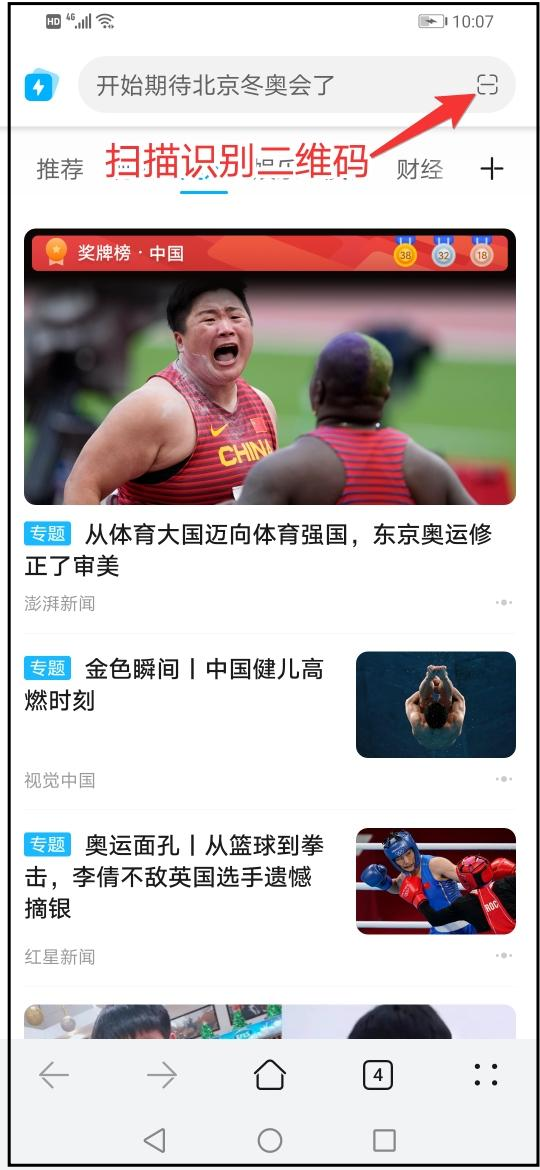

1).打开手机浏览器扫描识别二维码

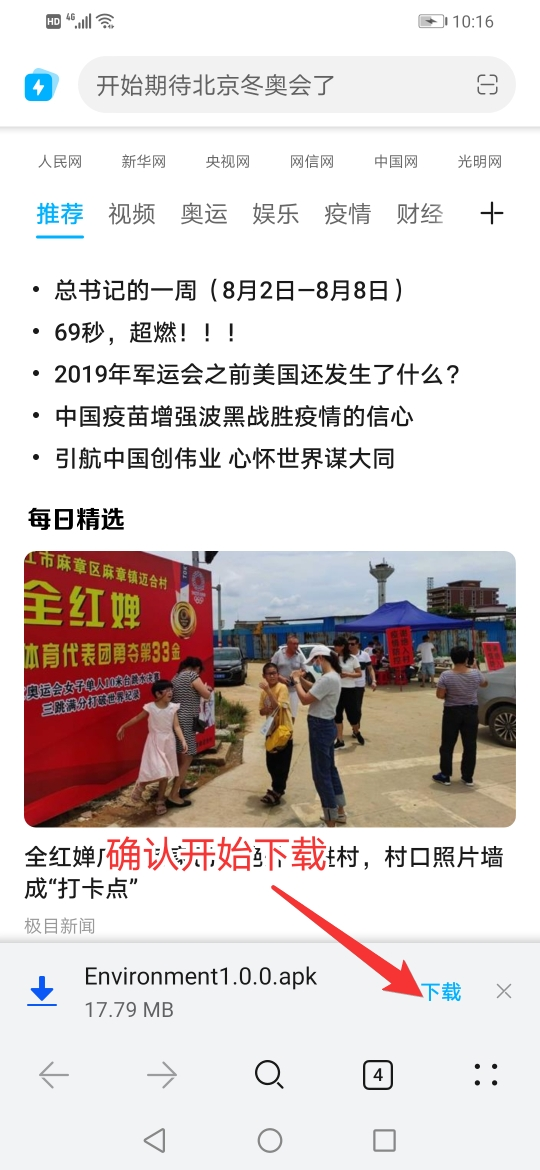

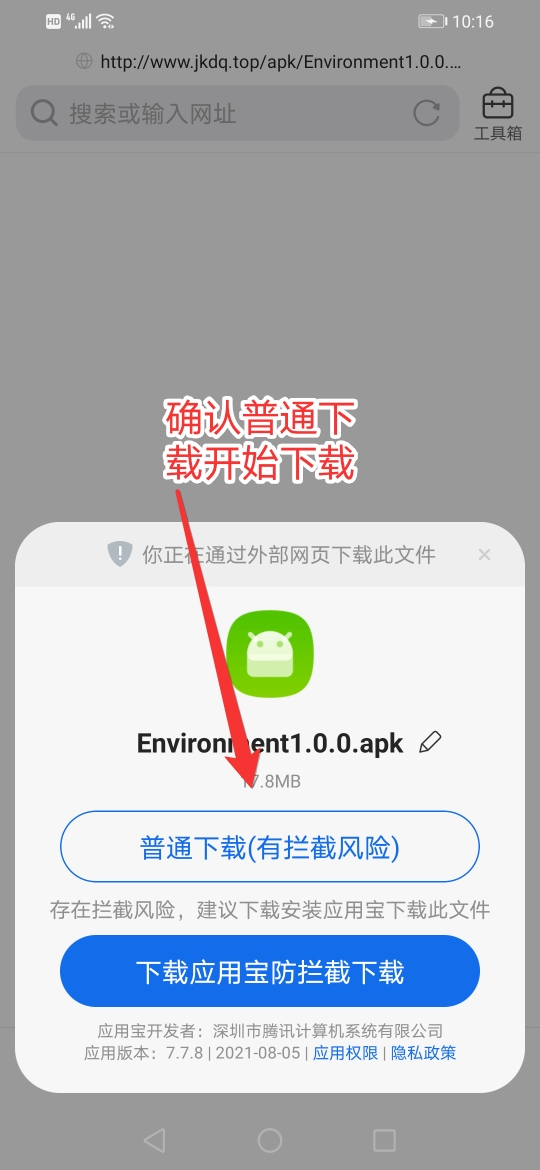

2).选择确认开始下载APP



3).下载完成开始安装。

4).显示完成安装即APP安装成功。

4、用户注册

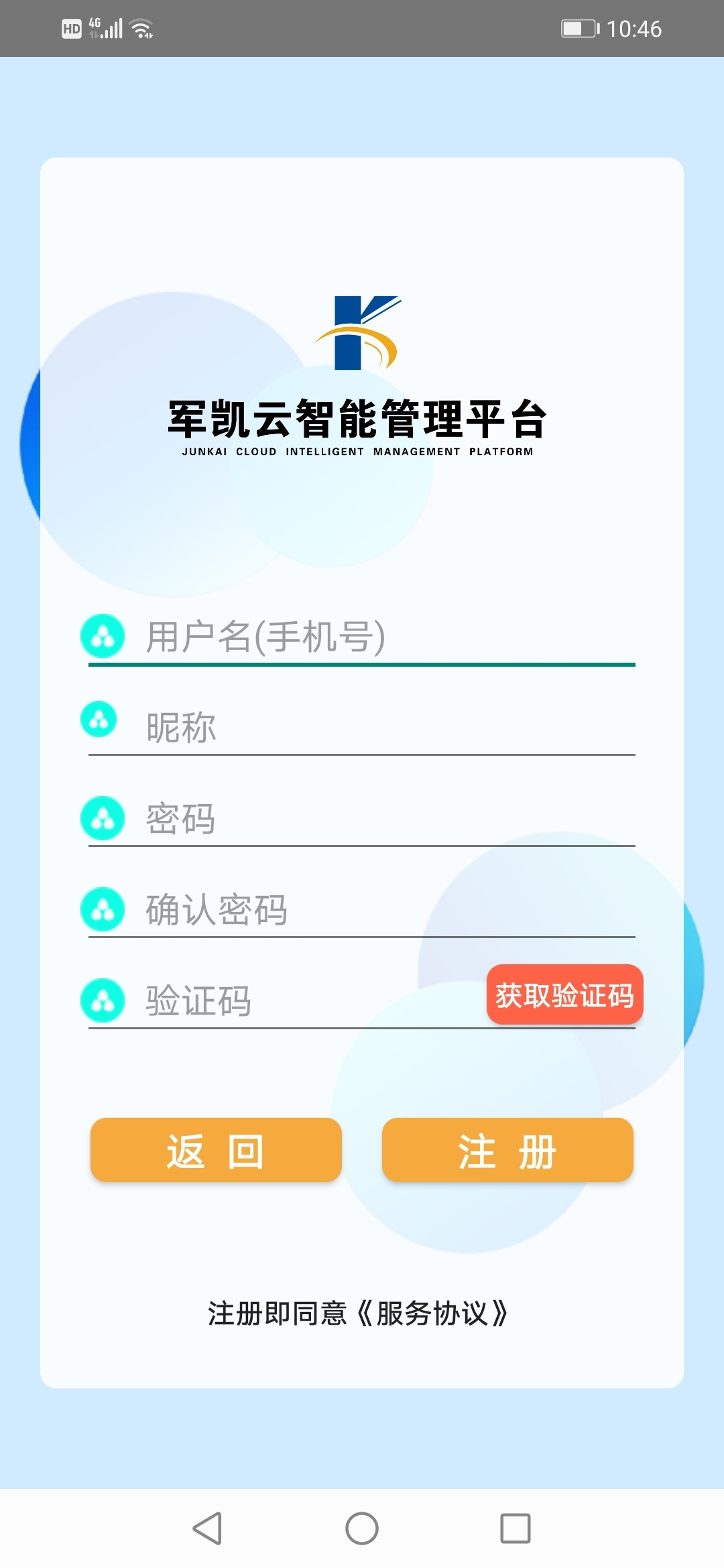

1.打开军凯APP填写注册信息。





注册完成即可使用军凯智能APP系统。

(注:此APP仅支持安卓与鸿蒙系统)



七、设备及摄像头添加方法

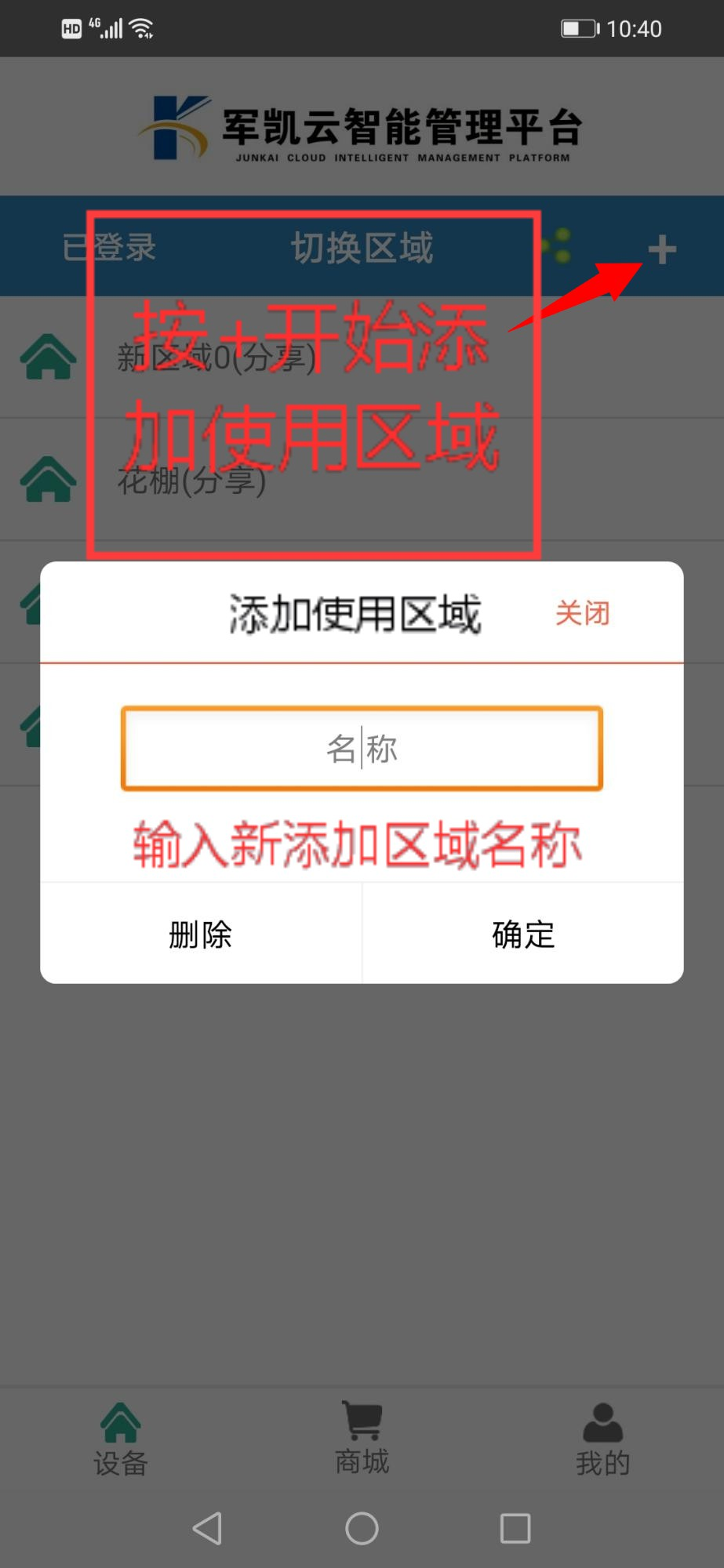

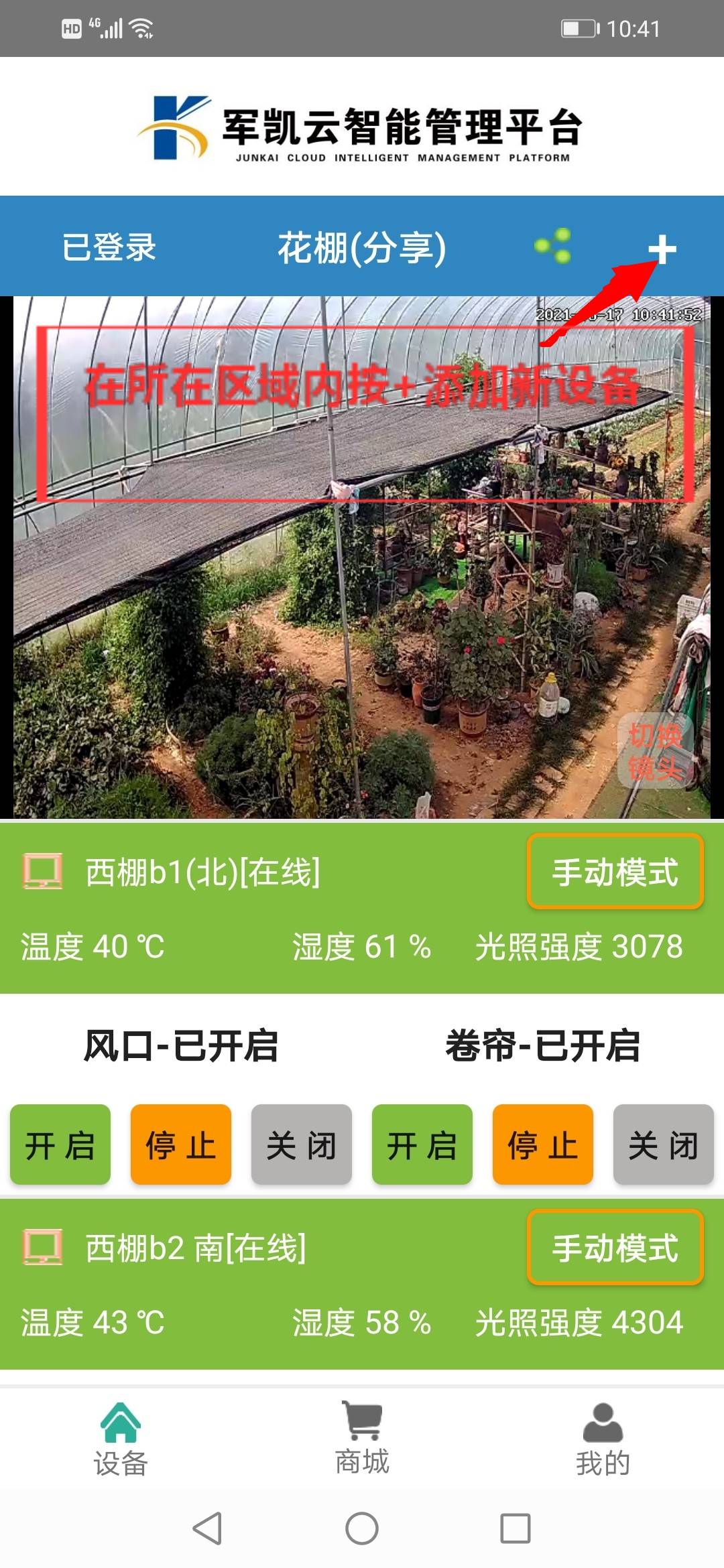

  1. 登录App主页面后再主页面添加新的使用区域



2.在所需要的区域内添加新设备。

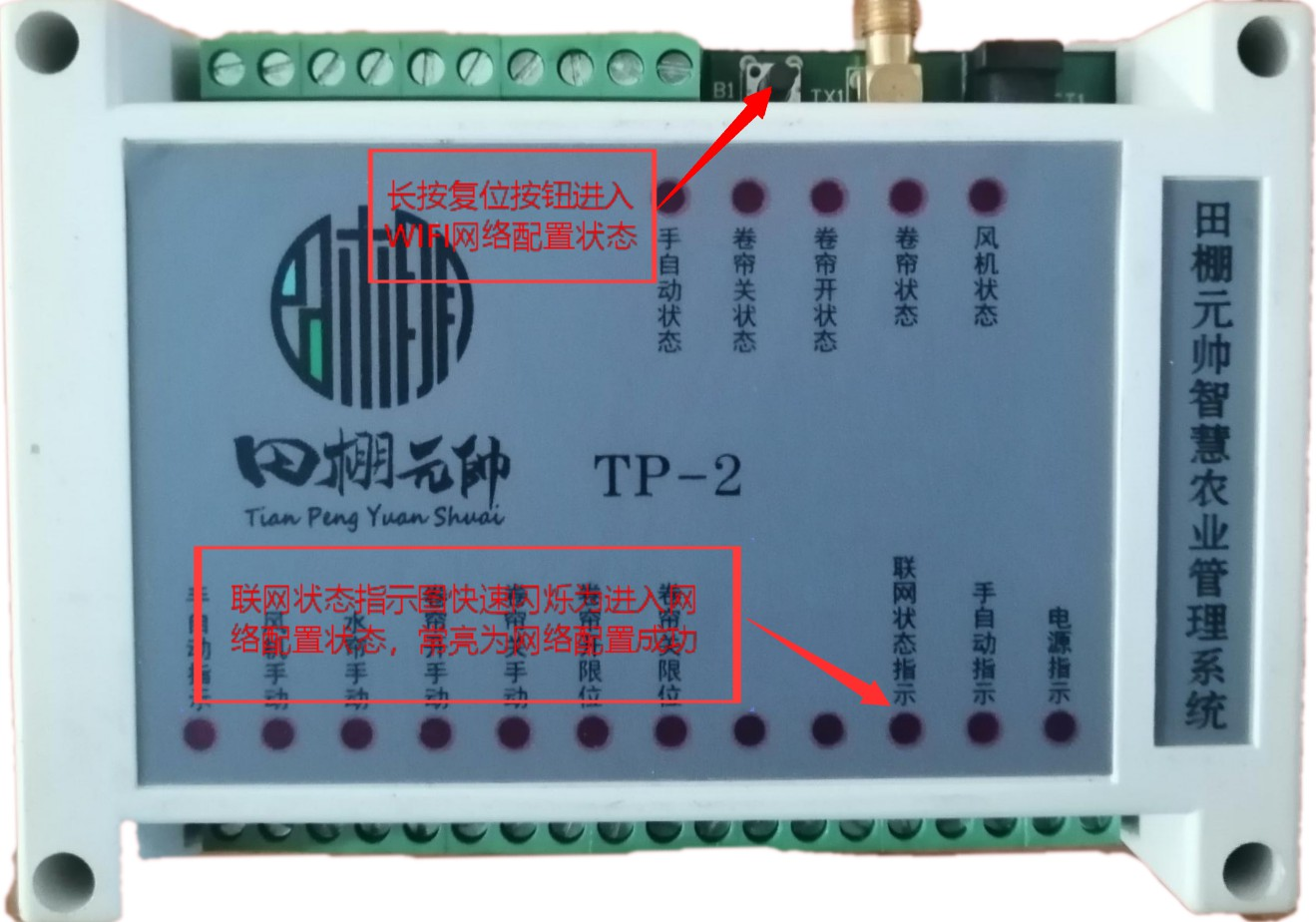

3.激活模块的WIFI配网状态

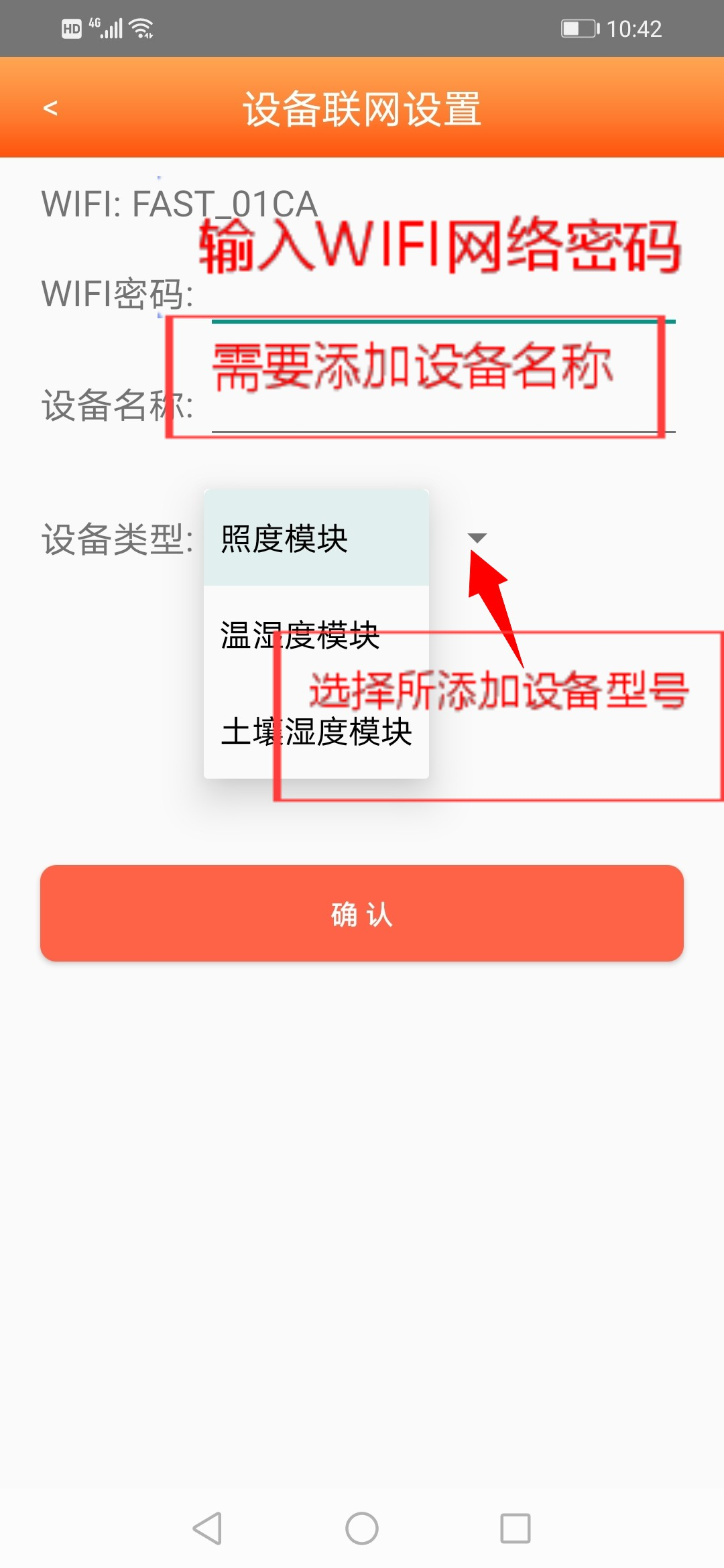

4.在APP软件中输入网络信息并选择正确的设备型号。

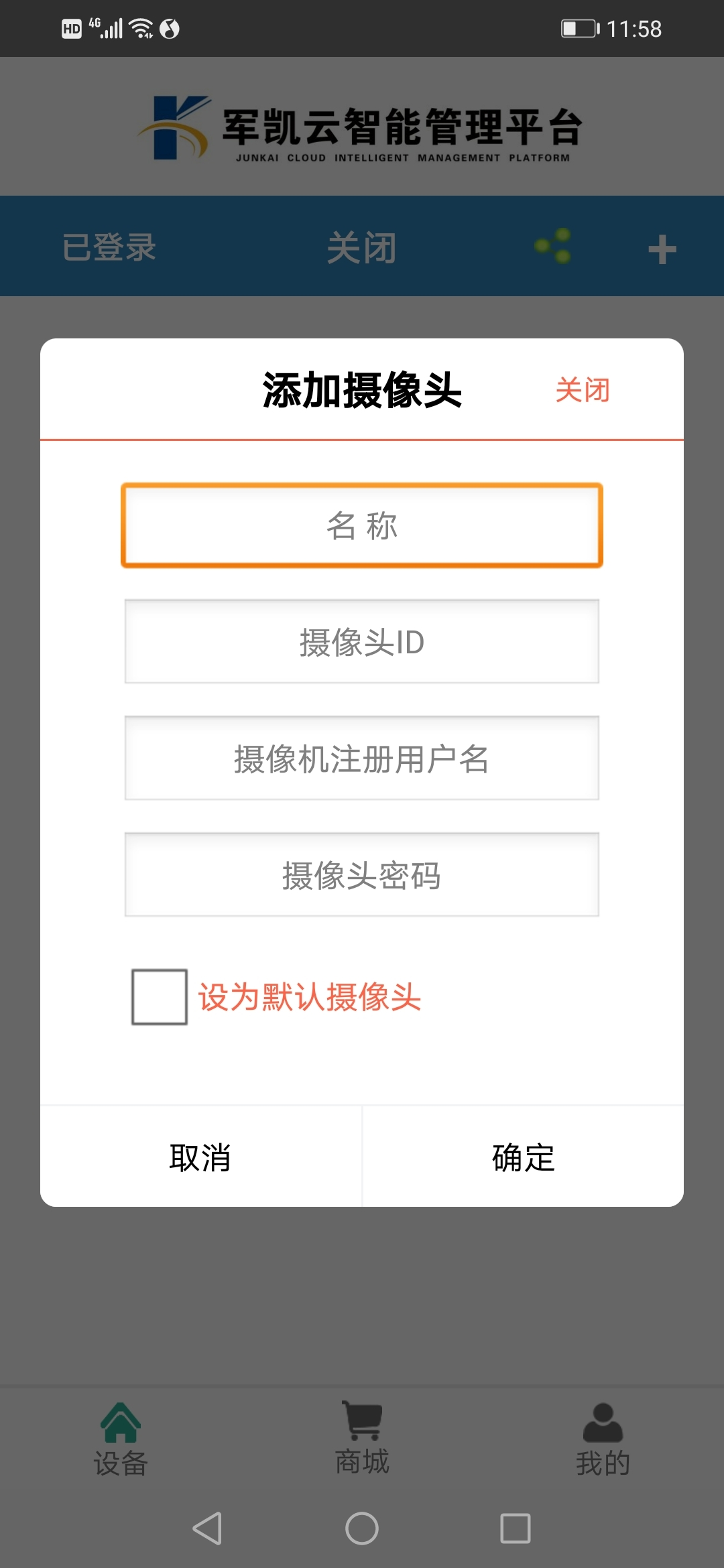

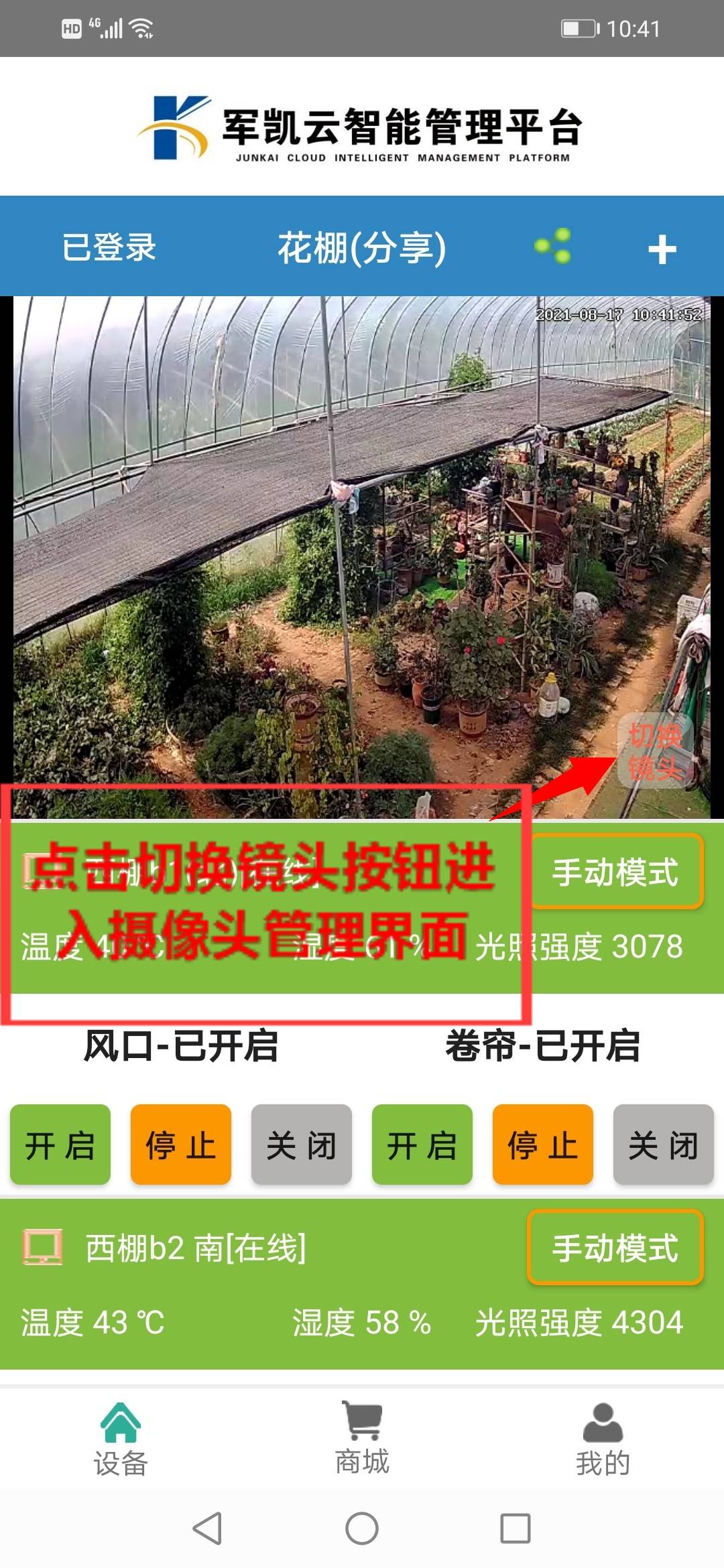

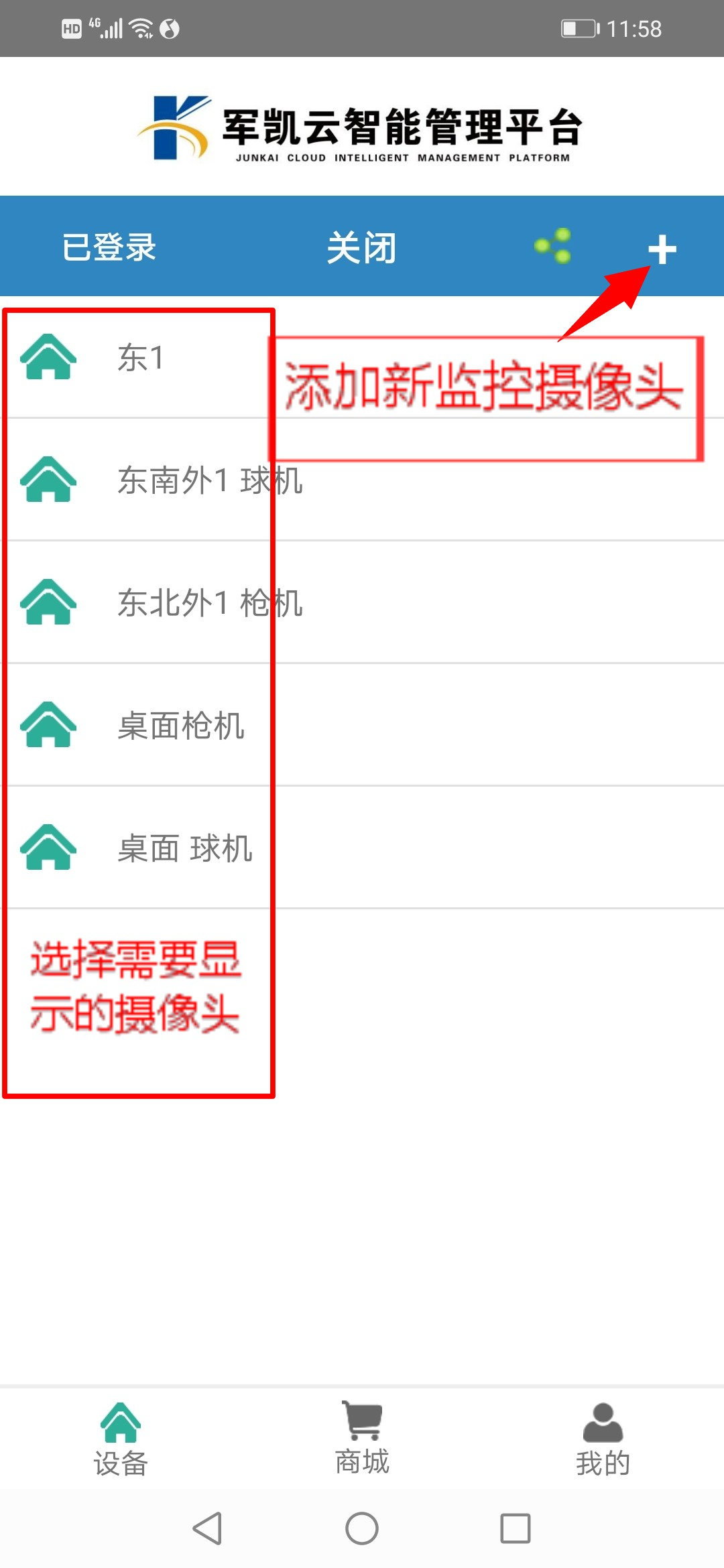

5.摄像头显示画面管理  及添加新的摄像头(请参照摄像头说明书完成注册http://junkaidq.cn/public/index/Article/info.html?cate=21&id=85









八、智慧农业管理系统的设置及使用方法。

按压控制面板上的手/自动开关,指示灯亮起,设备为智能模式;指示灯熄灭,设备为手动模式。

APP功能设置

  1. 智能模式:

按电控箱“手/自动”按钮后,指示灯点亮,进入自动模式



1.1冬季模式—温度模式

 1.1.1通风(风口)开启/关闭设置:

功能状态呈“功能启用”中

实际的温度高于设置的温度后,通风(风口)开启

   实际的温度低于设置的温度后,通风(风口)关闭

(通风卷膜器内要设定开关行程,具体使用参照通风电机行程设置)



1.1.2卷帘开启/关闭设置:

功能状态呈“功能启用”中

       实际的温度低于设置的温度并且实际照度大于设置的照度时卷帘开启

(棚内的温度低于设置的温度,并且阳光照度高于设置的照度值,即有阳光前提下

卷帘开启)

     实际的太阳照度低于设置的照度时卷帘关闭(太阳照度低,关闭卷帘保温)

     卷帘开关超时报警时间:开启/关闭开始到行程结束最大时间,运行中到达该时间卷

帘停止运行,设置时根据整体行程最大时间加3-5秒即可。



1.1.3水帘(热水)(管道内循环热水采暖)

功能状态呈“功能启用”中

实际的温度低于设置的温度后,水帘(热水)开启

实际的温度高于设置的温度后,水帘(热水)关闭



1.2夏季模式—温度模式



1.2.1通风(风机)开启/关闭设置:

功能状态呈“功能启用”中

实际的温度高于设置的温度后,通风(风机)开启

   实际的温度低于设置的温度后,通风(风机)关闭

(通风卷膜器内要设定开关行程,具体使用参照通风电机行程设置)





1.2.2  卷帘(风口)开启/关闭设置:

 功能状态呈“功能启用”中

实际的温度高于设置的温度时卷帘(风口)开启

实际的温度低于设置的温度时卷帘(风口)关闭



1.2.3水帘(冷水)

功能状态呈“功能启用”中

实际的温度高于设置的温度后,水帘开启

实际的温度低于设置的温度后,水帘关闭



1.3夏季模式—照度模式



1.3.1通风(风口)开启/关闭设置:

   功能状态呈“功能启用”中

实际的温度高于设置的温度后,通风(风口)开启

      实际的温度低于设置的温度后,通风(风口)关闭

   (通风卷膜器内要设定开关行程,具体使用参照通风电机行程设置)



1.3.2  卷帘(遮阳)开启/关闭设置:

 功能状态呈“功能启用”中

实际的照度低于设置的照度时卷帘(遮阳帘)开启

实际的照度高于设置的照度时卷帘(遮阳帘)关闭



1.3.3水帘(冷水)

功能状态呈“功能启用”中

实际的温度高于设置的温度后,水帘开启

实际的温度低于设置的温度后,水帘关闭



  1. 手动模式

按电控箱“手/自动”按钮后,指示灯熄灭,进入手动模式

智慧农业管理系统可根据用户需求切换至手动模式下运行

按下水帘开/停键,运行灯亮,水帘电机运行,再按水帘开/停建,运行灯灭,水帘电机停止。

按下通风开/停键,运行灯亮,通风电机正转,到达卷膜器开行程后停止,再按通风开/停建,运行灯灭,通风电机反转,到达卷膜器关行程后停止。(通风卷膜器内设定开关行程,具体使用参照通风电机行程设置)

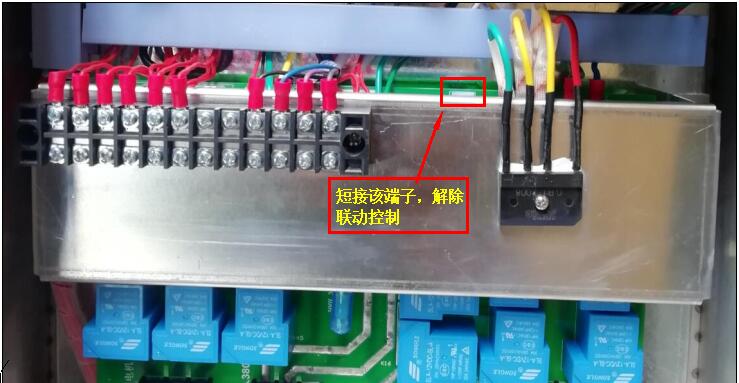

注意:控制柜默认状态下水帘与通风风口实现联动控制,即水帘启动,通风风口随之关闭。若取消该联动,将电控板该端子短接即可,如图















按下卷帘(遮阳)开/停键,运行灯亮,卷帘(遮阳)电机正转,未到达行程开关位置前,再按卷帘(遮阳)开/停建运行灯灭,卷帘(遮阳)电机开停止;达到“开行程”开关后或者到卷帘开关超时报警时间,卷帘(遮阳)电机开也会停止。

卷帘(遮阳)关/停键操作与卷帘(遮阳)开/停键过程相同,卷帘(遮阳)电机转向相反



九、故障排除:

1、合闸后指示灯不亮:检查线路是否有电,检查设备内保险丝是否烧断。

    2、按键后电机不转动:是否已到达限位位置,如未到达限位位置指示灯显示已到限位则应检查限位器是否正常或接线是否正常。

注意事项:

  1. 在使用以前请详读使用说明。
  2. 本产品不具备电动机保护功能,须配合电动机保护器使用避免造成电机损坏。
  3. 本产品为电机正反转控制使用不具备电机与电缆漏电保护功能,须在供电电路接入漏电保护器。
  4. 在打开控制面板时请断开电源!!!!!
  5. 以上资料会随本公司产品升级而更新,如有更改恕不另行通知。(纸质文本)
