热泵暖风机使用操作说明

发布时间:2022-05-01 15:37:27人气:807



  • 机组特点



  1. 概述:整体式水源/地源热泵热风机组以电作为动力,以水井、湖泊、河流、海洋中抽取的水或埋于地下盘管中的循环流动的水为热源,向用户提供优质的热风。它是一种能够提供热风的水源式机组,机组可以再5℃至20℃的水源进水温度下运行。为养殖、种植业户、及需要采暖补充温度的环境提供热源。

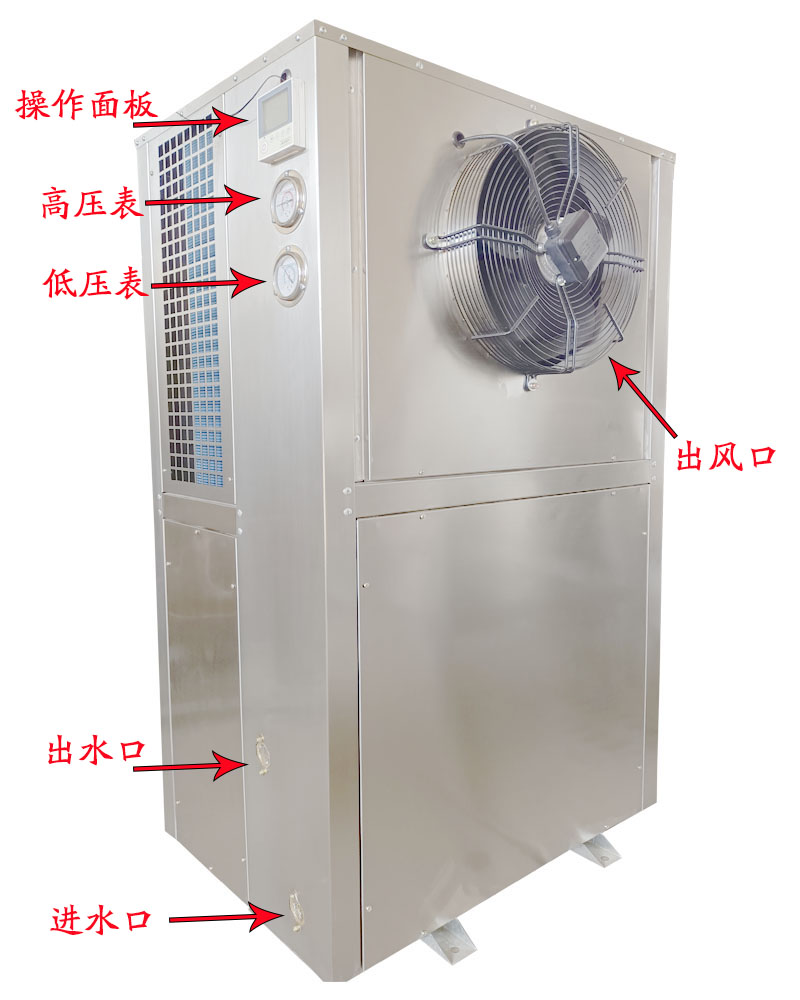

  2. 结构:外壳及内部结构用不锈钢板制作,机组上的侧板和端板均可拆卸,以便检修维护机组内部器件。主要部件用20mm厚的隔热棉进行保温处理以防止结露并有效降低噪音。水源侧的供回水管接头为管螺纹形式,接头位于机外与循环水路相连接,机组的水源侧和控制箱可通过一个可拆卸的检测板进行检修。

如图所示

























二、机组数据

  1. 参数

名称

数值



名称

数值

输入电压

AC 380V ±5%



水源进水压力

< 0.4 MPa

接线方式

3相 4线制



水源进水流量

0.8—1.8/h

工作总电流(max

10 A



水源进水温度

5℃ - 32

/出口管接口

1管螺纹









三、机组安装与说明

    注意:水源管道一定安装水流开关,避免无水流运行!

1.安全警告

在进行安装作业前,请务必仔细阅读“安全预警”以确保正确安装。

下列所述的警告事项分为警告“注意”当安装错误时极可能会引起死亡或者重伤等严重的事项汇总列在警告栏内。但是,即使是列在注意栏内的事项有时也可能会引起严重事故,因此,两者都是涉及安全的重要内容,请务必严格遵守。



热泵的主电源开关应设在儿童不能触及的位置,防止儿童玩弄主电源开关发生危险。

在雷雨天气,请断开主开关,否则闪电可能使机组受损。

机组长时间不用,请断开主电源开关,否则可能会发生意外。

切勿使用液体清洗剂,液化清洁剂及腐蚀性清洁剂擦拭机组或往机组身上洒水或其他液体,否则会损坏机身,严重时可能会发生电击。

告

在进行安装之前务请仔细阅读下述安装说明,不按照本说明的操作可能会导致严重的伤害或死亡事故,或导致设备损害和(或)性能下降。

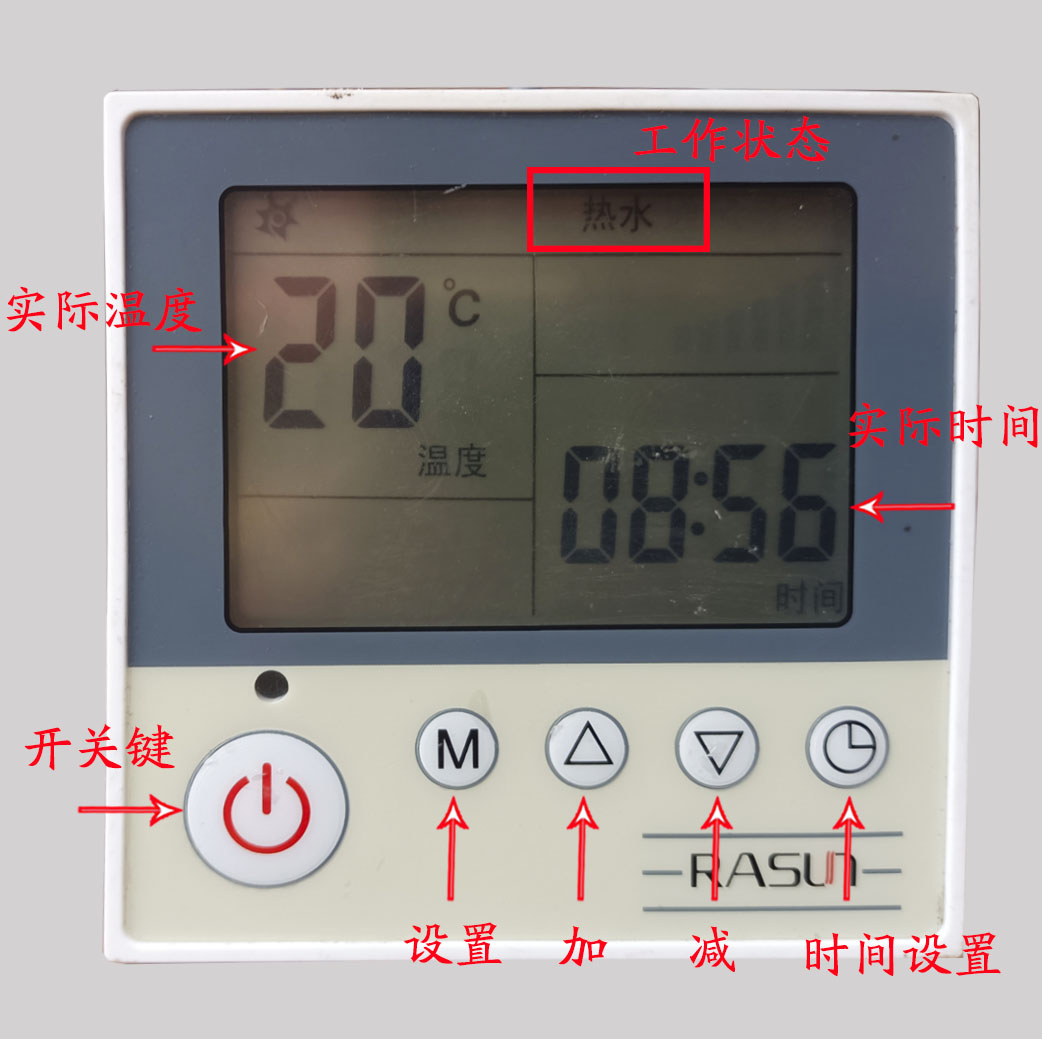

2.使用说明



温馨提示:压缩机关闭后,需3分钟后才能再次启动。

1)开/关键:按一下开机。进入模式:再按一下关机,退出制热模式。进入功能查询或参数设定后,按一下开/关键可退出查询状态和保存已设定的参数;

2)设置键:同时按(设置键+增加键)组合键4秒,蜂鸣器响一声吼表示所有参数恢复到出厂时的设置;

3)增加/减少键:开机状态下,按增加/减少键可直接设置热泵工作的设定温度,在功能查询或参数设定时按增加/减少键可进入相应的参数查询及设定,同时按增加与减少键3秒则进入按键锁定状态,此时按任何按键无效,再同时按增加与减少键3秒则退出按键锁定状态;

4)功能键:按一下功能键进入热泵工作状态查询,此时按增加或减少键可查询热泵工作的实时温度值及电子膨胀阀的动作步数;



实时参数查询

查询的代码(液晶片左边显示的数字)

查询的内容(液晶片右边显示的数字)

10

热风温度

11

盘管(水源出水)温度

12

室外环境温度

13

回水温度(无效值)

14

电子膨胀阀动作步数

(实际值为显示值的10倍,例如:液晶片右边显示28,则实际步数为280步)

长按功能键4秒后,进入热泵参数设定状态,此时可按增加或减少键选择需要设定的项目参数,然后再按一次功能键即可进入热泵相应的工作参数设定;

热泵工作参数设定

设定的代码(液晶片左边显示的数字)

设定的内容(液晶片右边显示的数字)

0

热风温度:可设定范围为20-55℃,出厂设置为40℃

1

回差温度:可设定范围为2℃-10℃,出厂设置为5℃

以下为工程设置值,建议用户不要随意修改



2

电加热允许开启的室外环境温度:可设定范围为-9℃-40℃,出厂设置为10℃(此功能无效)

3

水泵工作模式:0=关压机后停水泵,1=关机才停水泵,开机常开水泵,出厂设置为0

4

进入化霜的间隔时间,可设定范围为10分钟-90分钟,出厂设置为45分钟(此功能无效)

5

进入化霜的室外盘管温度:可设定范围为-9℃-0℃,出厂设置为-5℃(此功能无效)

6

退出化霜的温度:可设定范围为2℃-30℃,出厂设置为10℃(此功能无效)

7

化霜时间:可设定范围为2分钟-15分钟,出厂设置为8分钟(功能无效)(功能无效)

8

回水阀工作模式选择;0=无回水功能,1=有回水功能,出厂设置为0(此功能无效)

9

四通阀工作方式:0=制热不开四通阀,1=制热开四通阀,出厂设置为0(此功能无效)

a

回水温度设定:可设定范围为20℃-50℃,出厂设置为35℃(此功能无效)

b

电子膨胀阀手动/自动调节选择:0=电子膨胀阀自动调节开度,1=电子膨胀阀手动调节,出厂设置为0(此功能无效)

c

手动调节电子膨胀阀开度:手动调整范围1%-100%,每按一次增加/减少键,电子膨胀阀开度按1%递增/递减,出厂设置电子膨胀阀手动开度为50%(此功能无效)

d

防冻保护功能选择:0=无P1,P2防冻保护功能;1=P1,P2防冻保护功能,出厂设置为1

5)定时键:在关机状态下,按一下定时键进入定时开机状态,再按一下则退出定时开机状态,在开机状态下,按一下定时键进入定时关机状态,再按一下定时键退出定时关机状态,在出现定时时功能简介;

  1. 制热温度控制功能;
  2. 回水阀工作模式开/停可选功能;
  3. 电子膨胀阀自动/手动可选功能;
  4. 定时开/关机功能:可设定1-24小时开/关机;
  5. 掉电记忆功能:可记忆开/关机状态及修改的热泵参数;
  6. 所有温度传感器温度实时查询功能;
  7. 所有温度传感器故障显示功能;
  8. 压缩机高/低压及水流开关保护功能;
  9. 冬季P1/P2防冻保护开/停可选功能。



故障显示

故障代码

故障内容

故障代码
