卷帘放风一体化管理系统操作、使用说明

发布时间:2022-03-22 16:52:21人气:905



一、产品特点:

智慧农业管理系统主要可针对需要:卷膜放风、风口,卷帘棉被、遮阳网等普通冷暖棚、现代化棚、家庭别墅景观棚等相对较单一的棚区场景。该系统主控卷帘、风口,且该模块下分普通大棚和现代化大棚。

普通大棚分定时模式和照度模式。

定时模式下有:风口  卷帘。

照度模式下有:风口  卷帘。

现代化大棚分定时模式和照度模式。

定时模式下有:风口  卷帘。

照度模式下有:风口  卷帘(遮阳功能)。

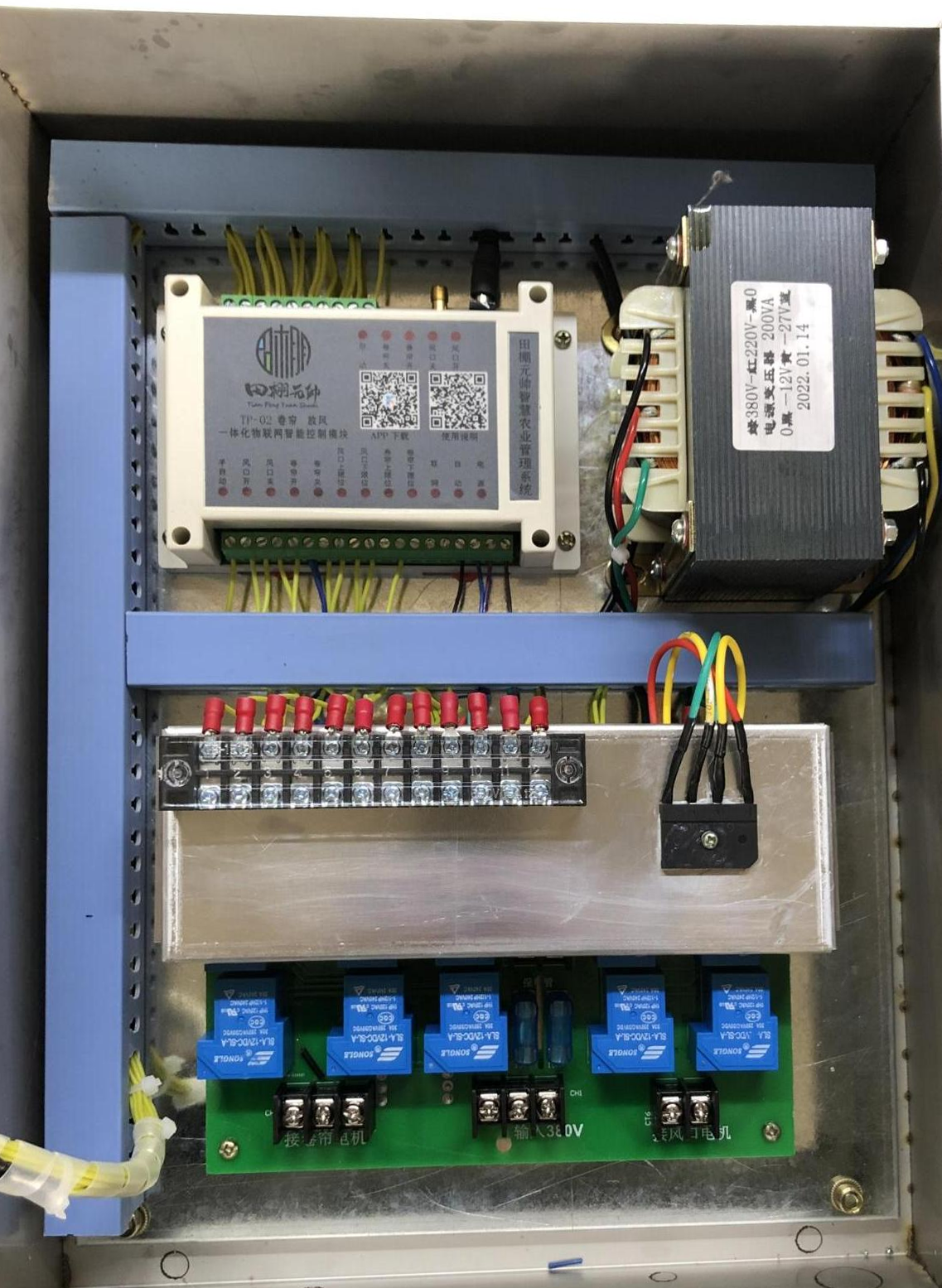

二、系统构成

1TP-02卷帘、风口一体化物联网智能控制模块。

2、卷帘电机正反转输出系统。

3、风口电机正反转输出系统。

4、正反转限位模组。

5、隔离电源变压器。

6、防水操作按钮。

三、外观功能



四、技术参数

电源输入电压:AC350410V。

频率:50Hz。

卷帘机额定输出功率:AC380v   3KW。

放风电机额定输出功率:DC24/220V   200W。

工作环境温度:-15~+70℃。

工作环境湿度:RH20~95﹪。

接入网络环境:WIFI  2.4G



五、安装使用说明

安装:

您收到产品以后,请务必先检查外观有无损坏,然后打开机壳,检查内部线路有无脱落或损伤,如果有以上情况,请联系经销商或厂家更换。

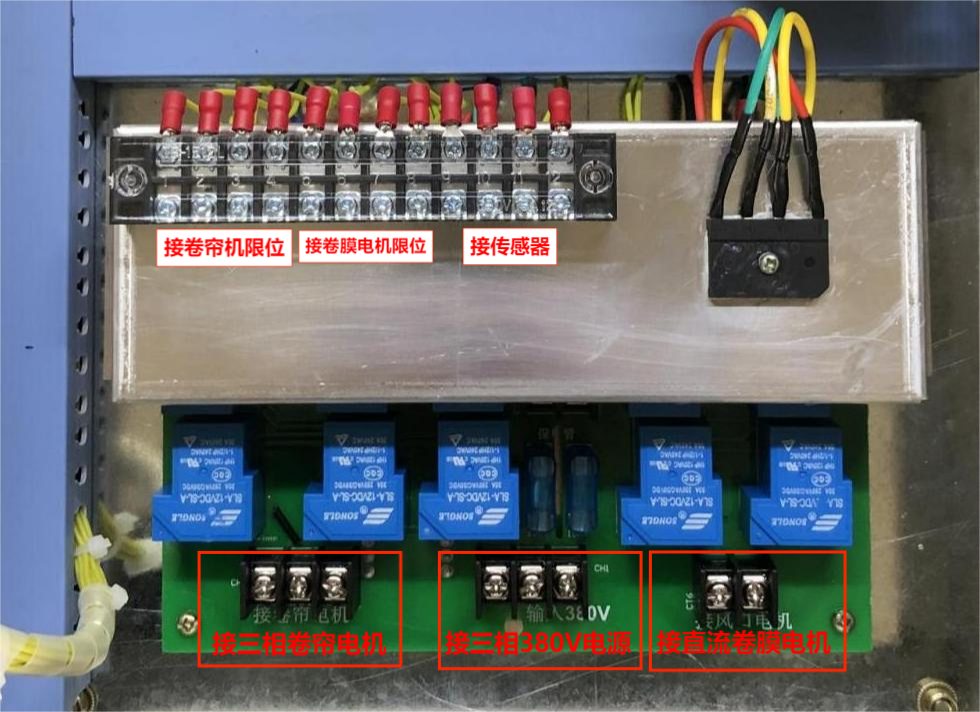

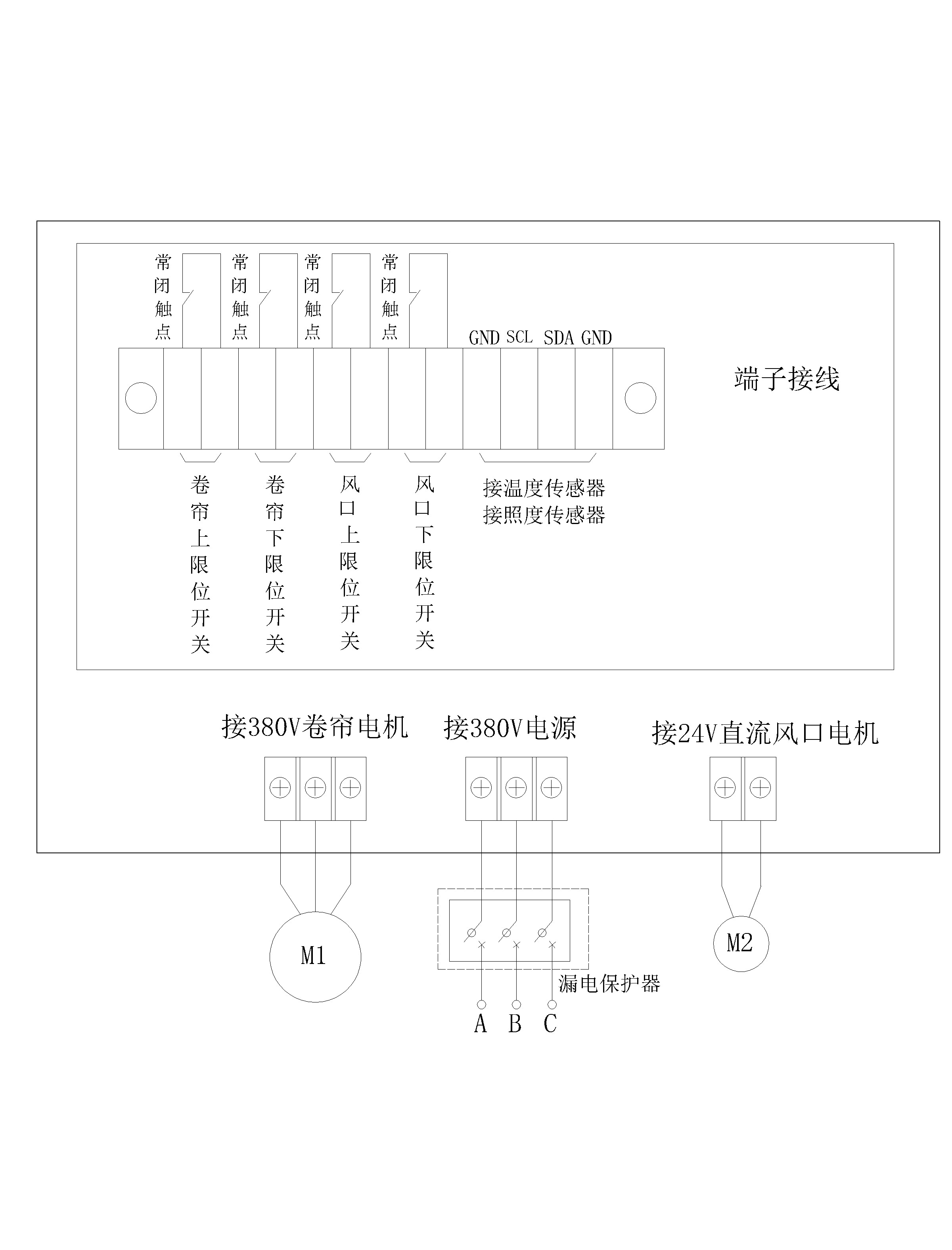

接线:按照线路板上的标示接入380V三相输入电源线,电机线,正转限位器,反转限位器。(将对应的线接入限位器动断端口,即到达限位位置限位器开关处于断开状态



六、APP下载及安装:

1.使用手机浏览器扫描军凯智能APP二维码进行下载



2.复制http://www.jkdq.top/Upload/Environmental.apk到浏览器地址栏进行下载

3、APP安装方法:

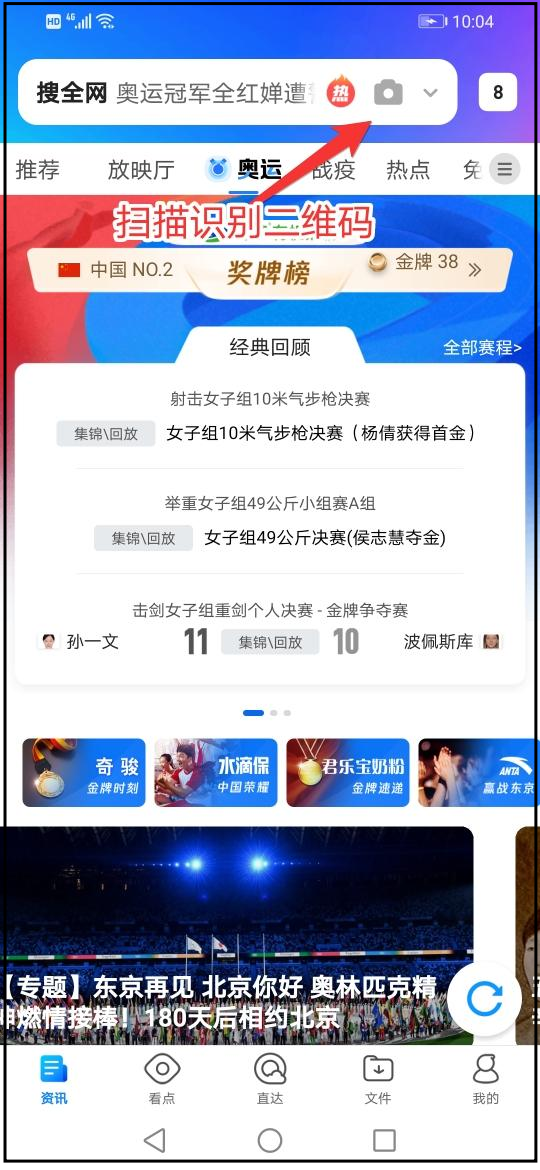

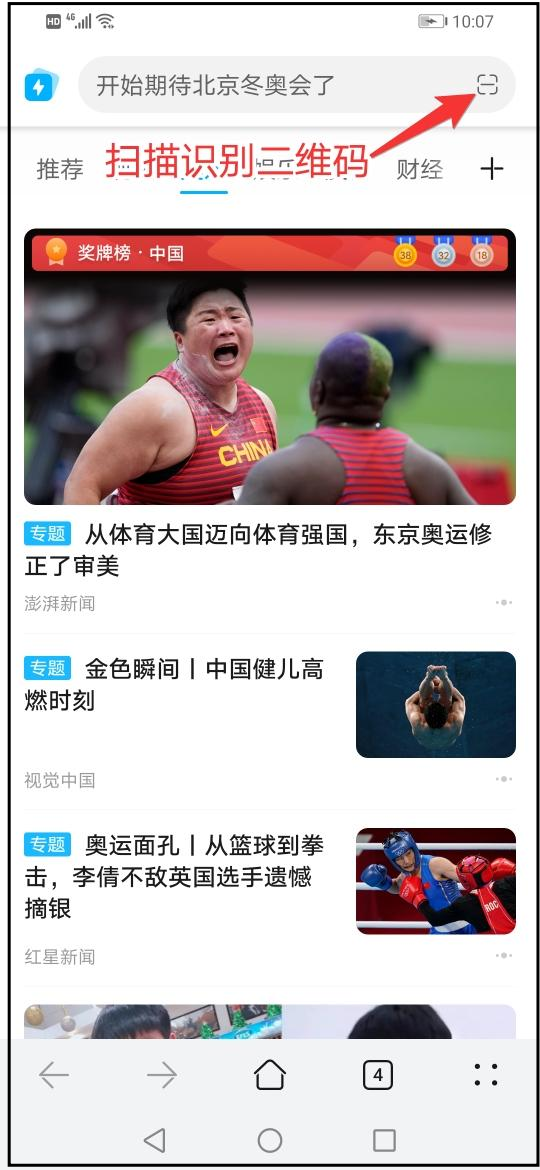

1).打开手机浏览器扫描识别二维码

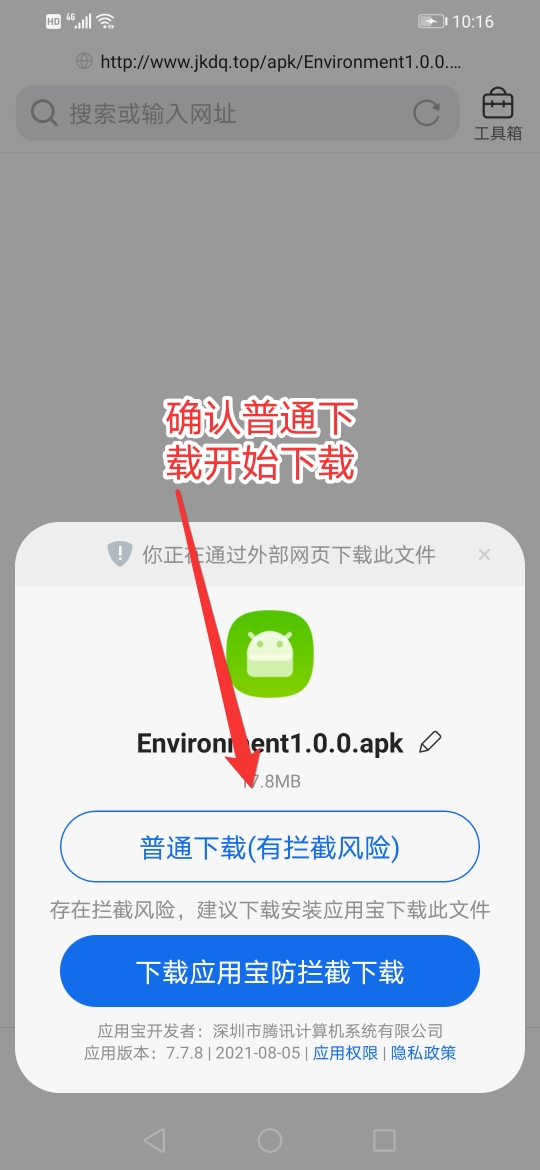

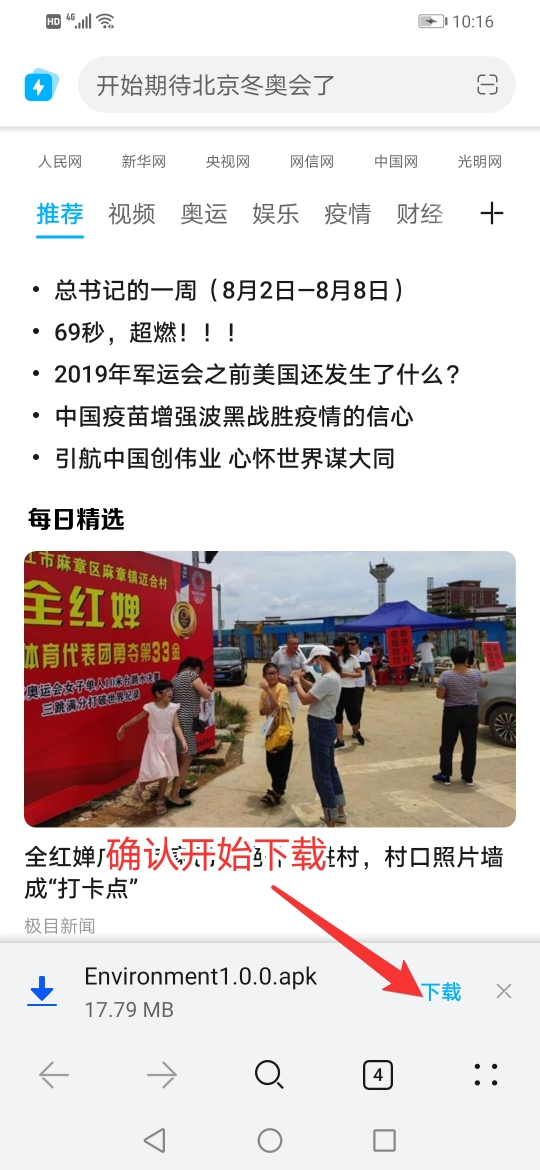

2).选择确认开始下载APP



3).下载完成开始安装。

4).显示完成安装即APP安装成功。

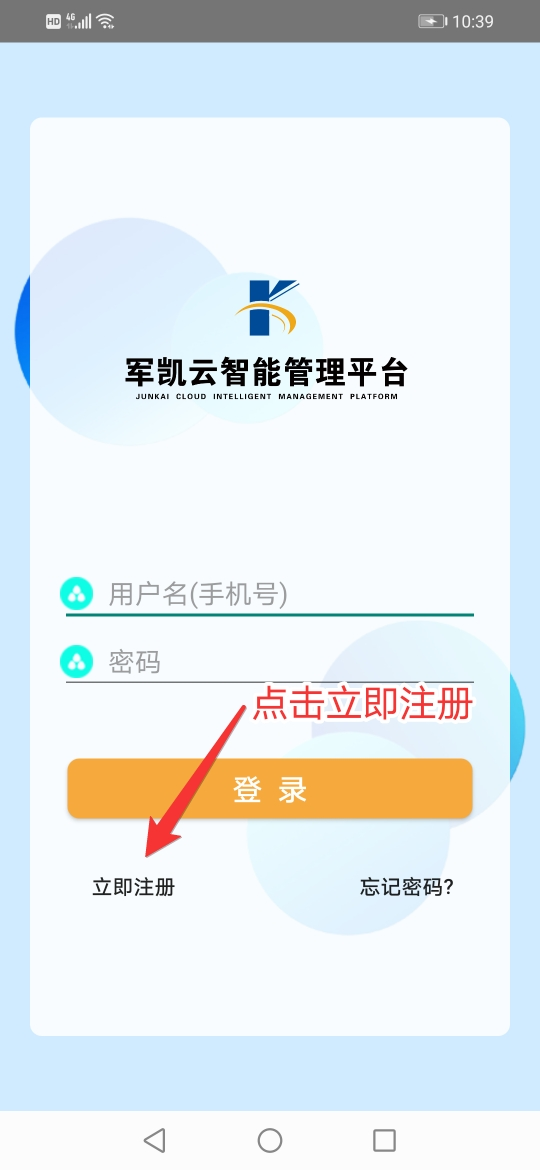

4、用户注册

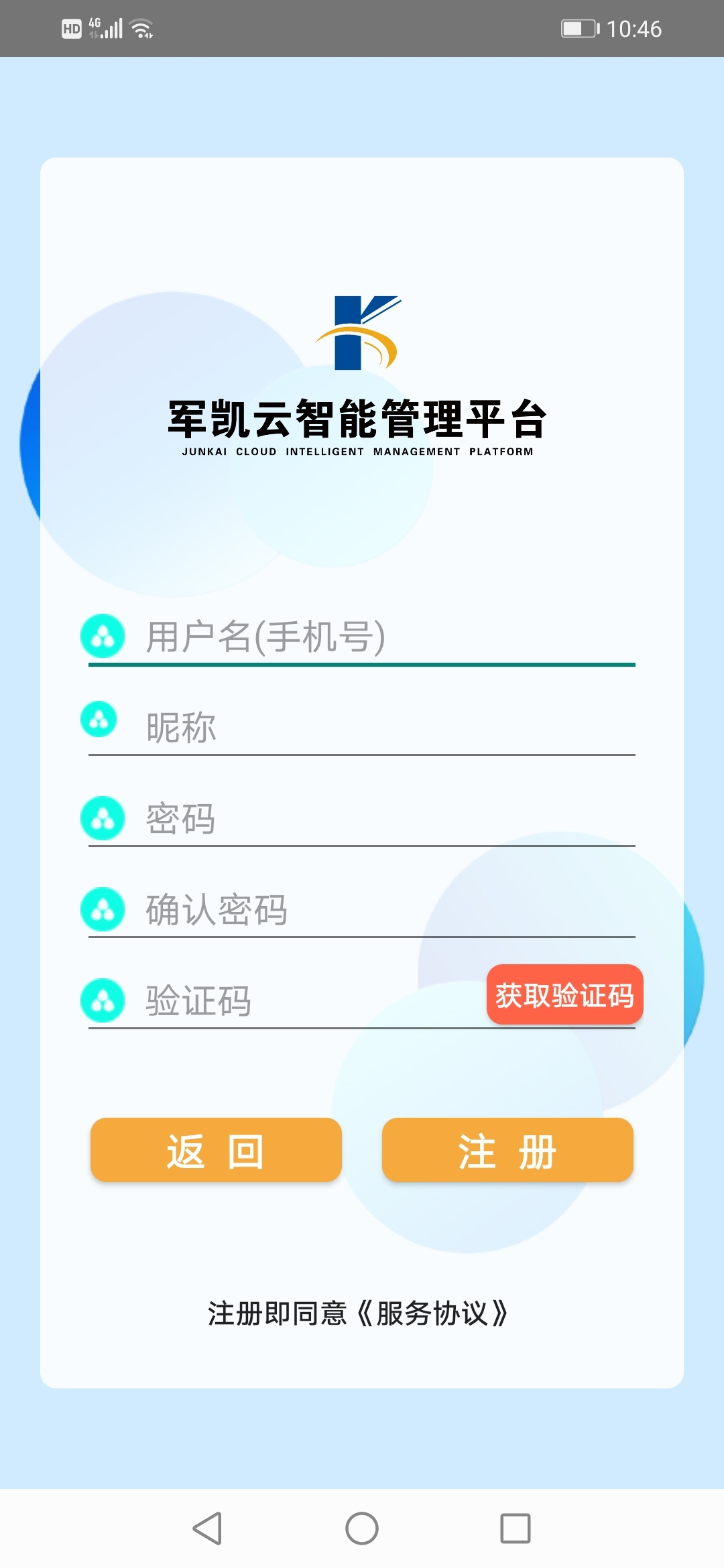

1.打开军凯APP填写注册信息。



            注册完成即可使用军凯智能APP系统。

(注:此APP仅支持安卓与鸿蒙系统)

七、设备及摄像头添加方法

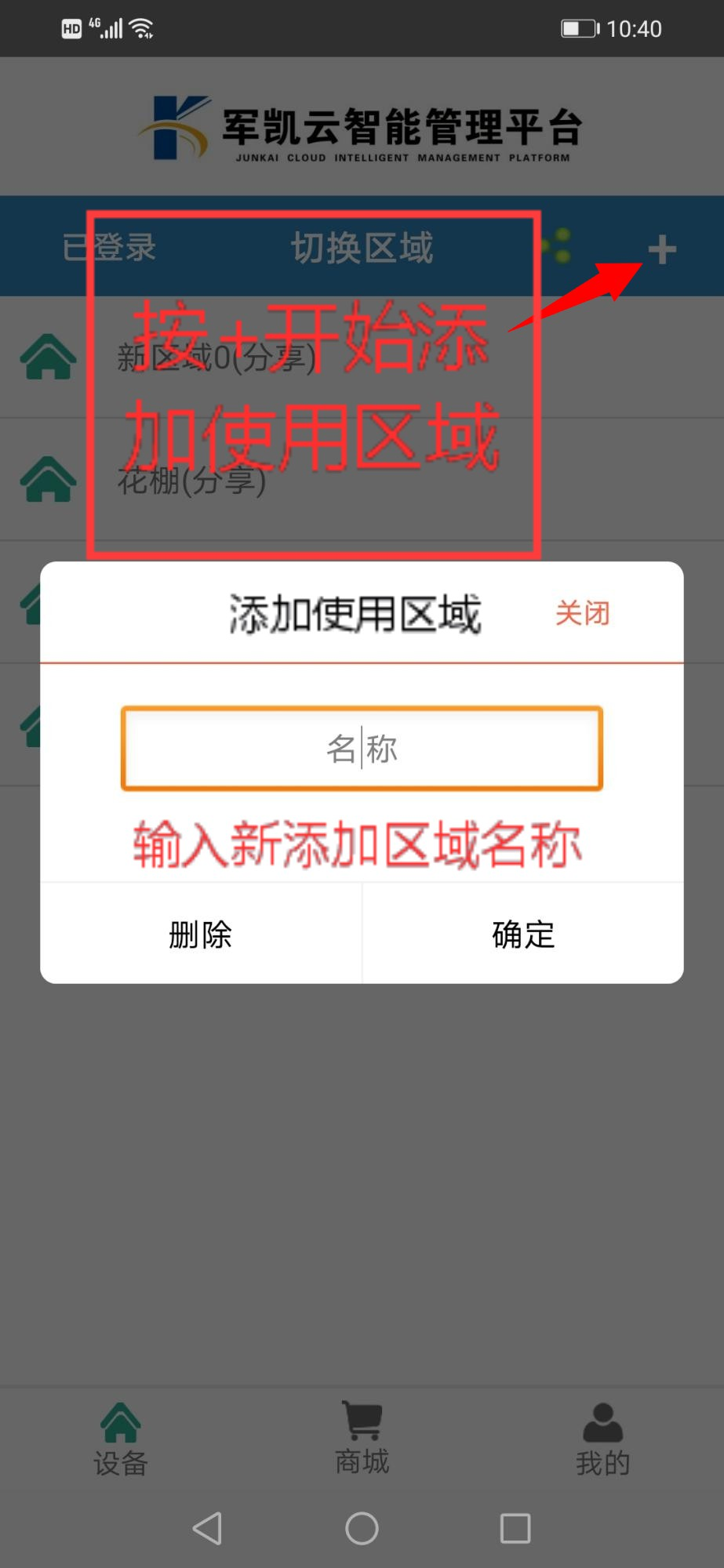

  1. 登录App主页面后再主页面添加新的使用区域

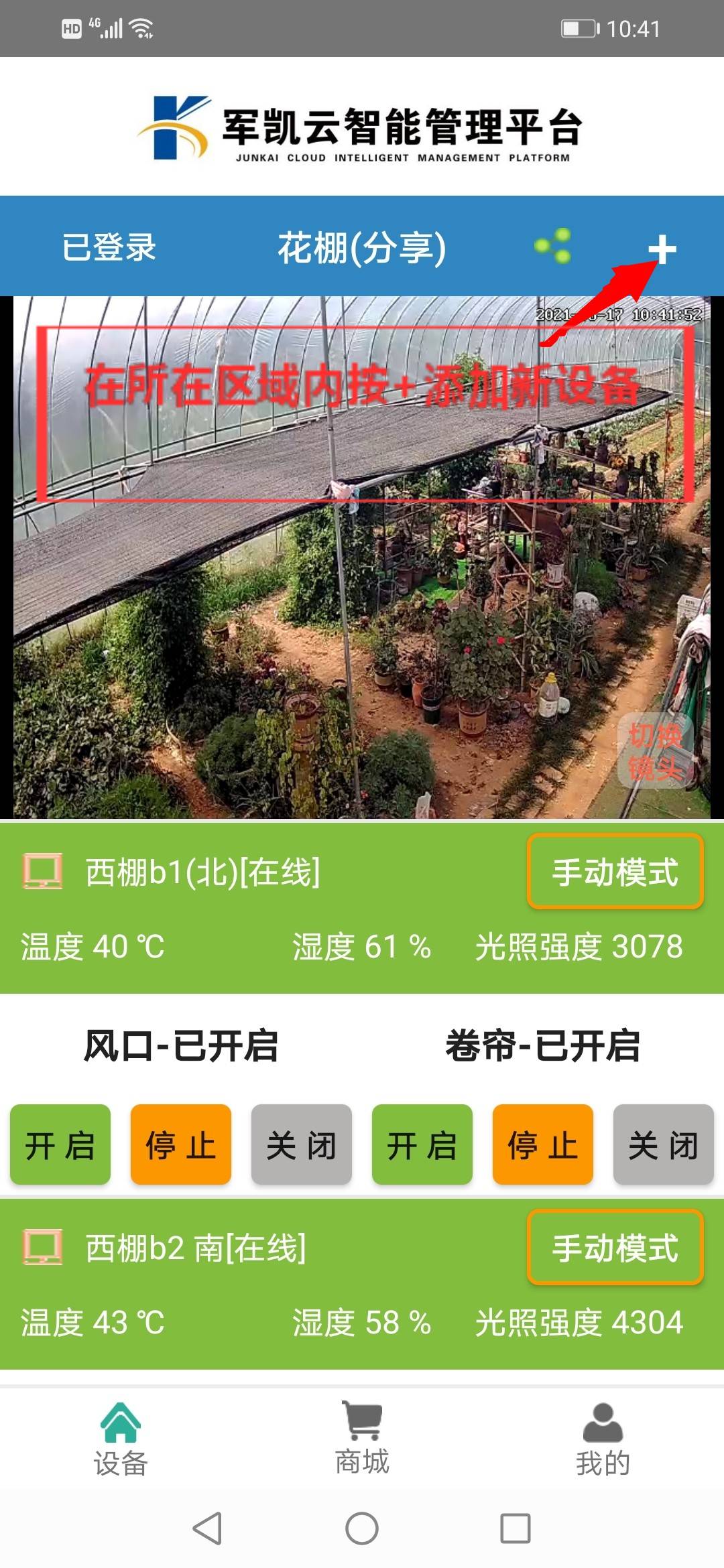

2.在所需要的区域内添加新设备。

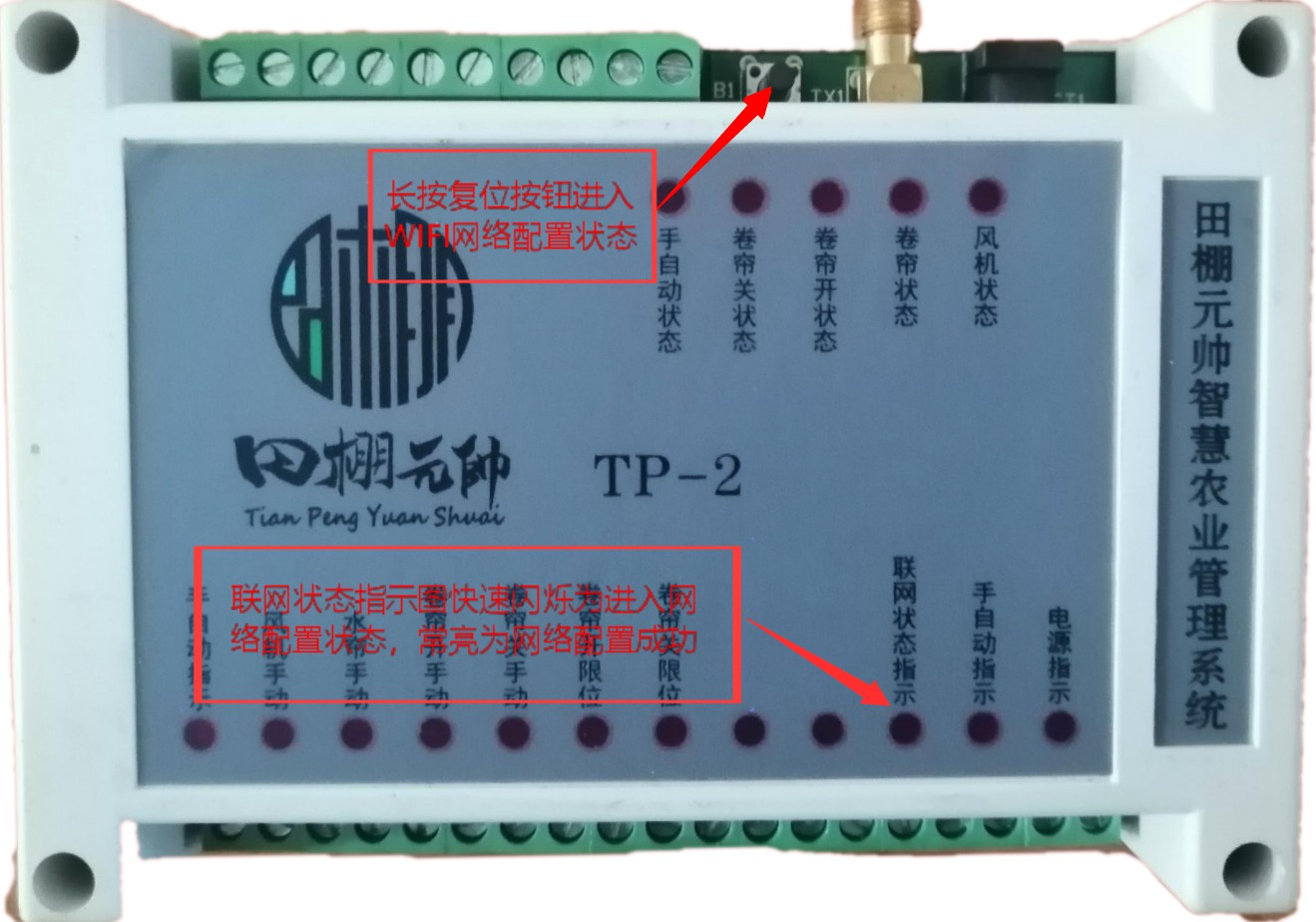

3.激活模块的WIFI配网状态

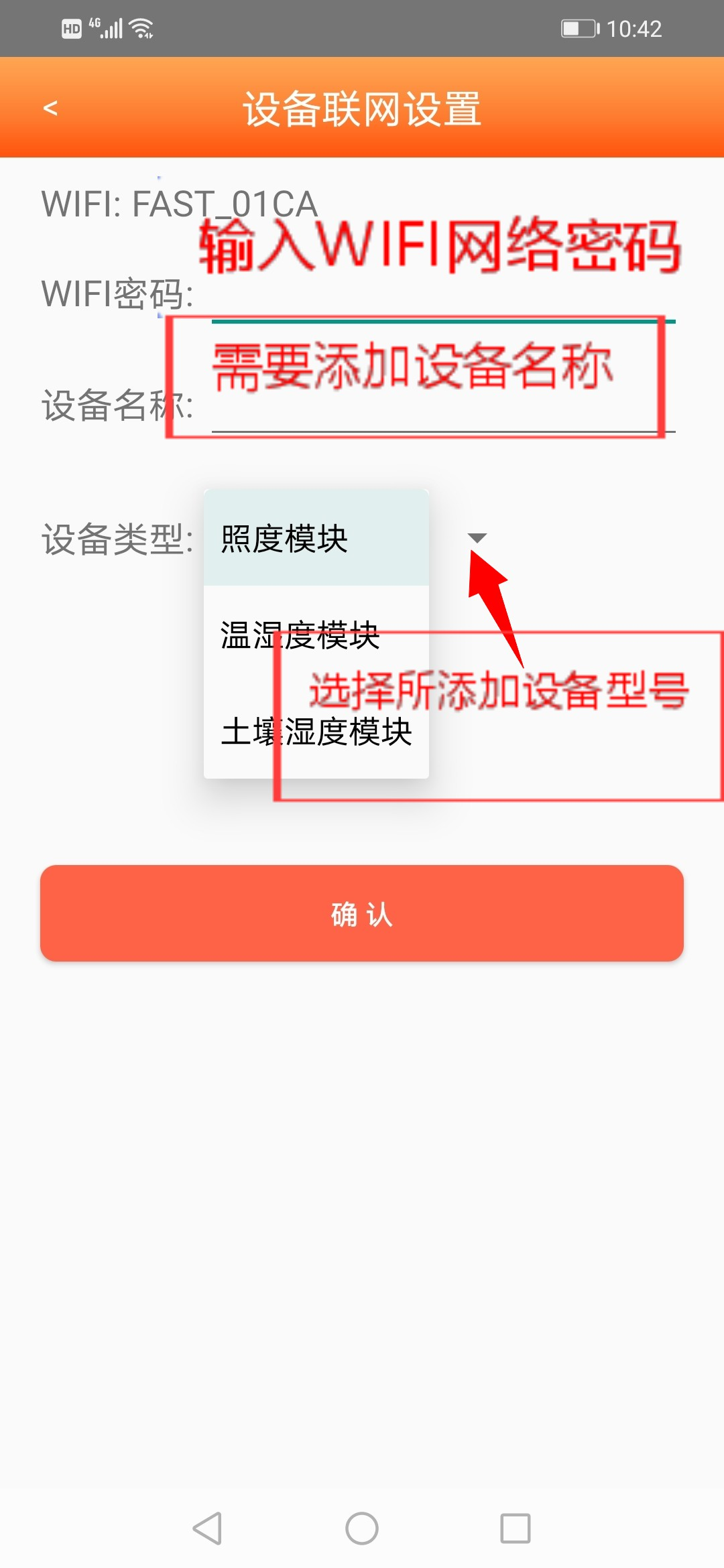

4.在APP软件中输入网络信息并选择正确的设备型号。

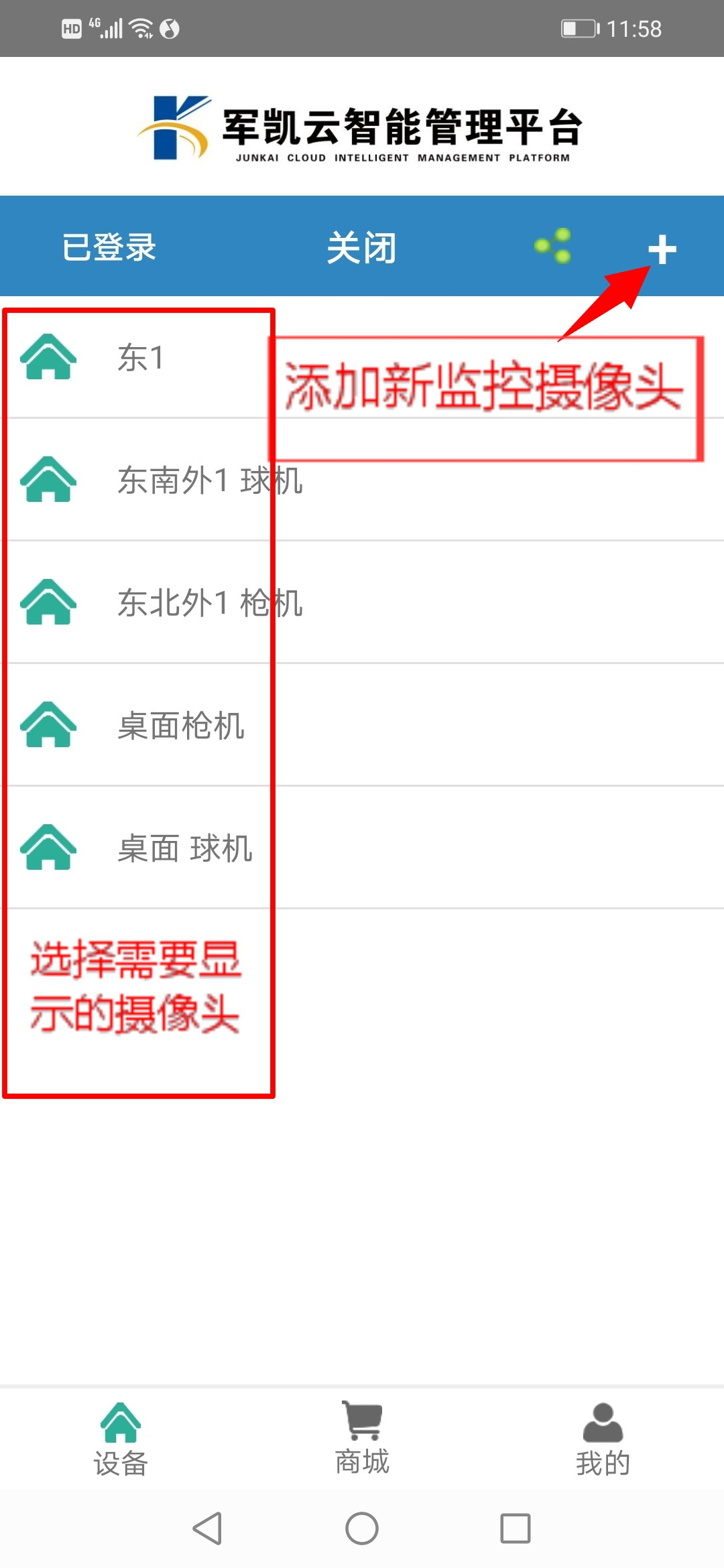

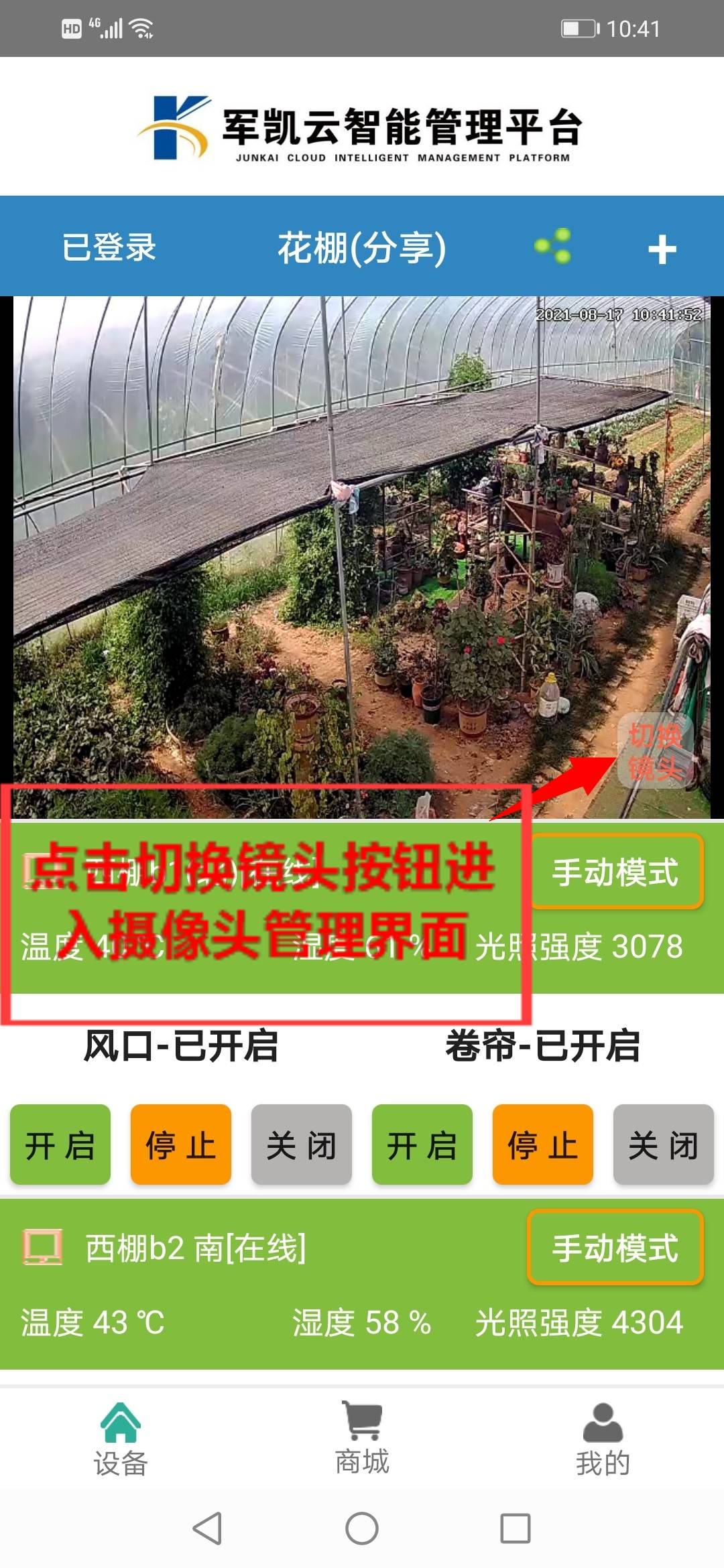

5.摄像头显示画面管理  及添加新的摄像头请参照摄像头说明书完成注册





八、智慧农业管理系统的设置及使用方法。

按压控制面板上的手/自动开关,指示灯亮起,设备为智能模式;指示灯熄灭,设备为手动模式。

APP功能设置

  1. 智能模式:

普通棚(定时模式):

普通棚定时模式下风口的开启关闭设置方法:直接设置开启关闭时间即可(24小时制),比如开启设置11:00,关闭设置:1800

普通棚定时模式下卷帘的开启关闭设置方法:直接设置开启关闭时间即可(24小时制),比如开启设置11:00,关闭设置:1800

普通棚(照度模式):

普通大棚照度模式下(风口):

开风口的条件:当实际温度高于设置温度时开启风口降温,比如:我们设置的温度30℃,但实际温度已经到了40℃,这时棚里的温度已经过高了,需要开启风口降温,此时风口开启。

关风口的条件:当实际温度低于设置温度时关闭风口,比如:我们设置的温度是30℃,但实际温度已经是20℃,这时棚里的温度过低,需要关闭风口保温,此时风口关闭。

普通大棚照度模式下(卷帘):

开卷帘的条件:实际照度高于设置照度时打开卷帘,比如实际照度500,设置照度300,此状态下开启卷帘。(通俗讲,太阳出来开,太阳落下关)

关卷帘的条件:实际照度低于设置照度时关闭卷帘,比如实际照度300,设置照度500,此状态下关闭卷帘。(通俗讲,太阳出来开,太阳落下关)

现代化棚定时模式(卷帘):

现代化棚定时模式下卷帘的开启关闭设置方法:直接设置开启关闭时间即可(24小时制),比如开启设置11:00,关闭设置:1800.

现代化棚定时模式(风口):

开风口的条件:当实际温度高于设置温度时开启风口,比如:我们设置的温度30℃,但实际温度已经到了40℃,这时棚里的温度应经过高了,需要开启风口降温,此时风口开启。

关风口的条件:当实际温度低于设置温度时关闭通风,比如:我们设置的温度是30℃,但实际温度已经是20℃,这时棚里的温度过低,需要关闭风口保温,此时风口关闭。

现代化棚照度模式:

现代化棚下的照度模式下风口的开关设置方法是:

开风口的条件:当实际温度高于设置温度时开启风口,比如:我们设置的温度30℃,但实际温度已经到了40℃,这时棚里的温度应经过高了,需要开启风口降温,此时风口开启。

关风口的条件:当实际温度低于设置温度时关闭通风,比如:我们设置的温度是30℃,但实际温度已经是20℃,这时棚里的温度过低,需要关闭风口保温,此时风口关闭。

现代化棚下的照度模式下卷帘(遮阳)的开关设置方法是:

卷帘(遮阳)的开启条件:当实际照度小于设置照度时开启遮阳,比如实际照度是300,设置照度是500,此时设备自动开启遮阳网。(该状态下主要体现在下雨、阴天或者夜晚较多)

卷帘(遮阳)的关闭条件:当实际照度大于设置照度时关闭遮阳,比如实际照度是300,设置照度是200,此时设备自动关闭遮阳网。(该状态主要体现在中午太阳较毒,温度较高时较多)

2、手动模式

智慧农业管理系统可根据用户需求切换至手动模式下运行。

按下风口开/停键,运行灯亮,风口电机正转,到达位置,再按风口开/停建,运行灯灭,风口电机停止。

按下风口关/停键,运行灯亮,风口电机反转,到达位置,再按风口关/停建,运行灯灭,风口电机停止。

按下卷帘开/停键,运行灯亮,卷帘电机正转,到达位置,再按卷帘开/停建,运行灯灭,卷帘电机停止。

按下卷帘关/停键,运行灯亮,风口电机反转,到达位置,再按卷帘关/停建,运行灯灭,卷帘电机停止。

九、故障排除

1、合闸后指示灯不亮:检查线路是否有电,检查设备内保险丝是否烧断。

    2按键后电机不转动:是否已到达限位位置,如未到达限位位置指示灯显示已到限位则应检查限位器是否正常或接线是否正常。

注意事项:

  1. 在使用以前请详读使用说明。
  2. 本产品不具备电动机保护功能,须配合电动机保护器使用避免造成电机损坏。
  3. 本产品为电机正反转控制使用不具备电机与电缆漏电保护功能,须在供电电路接入漏电保护器。
  4. 在打开控制面板时请断开电源!!!!!
  5. 以上资料会随本公司产品升级而更新,如有更改恕不另行通知。(纸质文本)
